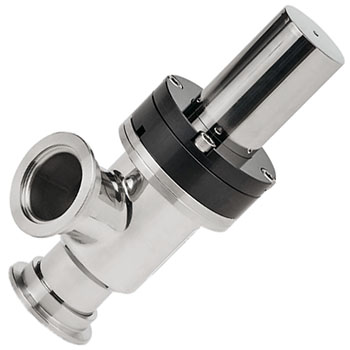

Угловые вакуумные клапаны с пневматическим управлением (фланцы ISO-KF, без сильфона, корпус из нерж.стали)
AV-KFxx-P2
i
Техническая справка по вакуумным клапанам
 |
|
- Низкая стоимость;
- Высокая надежность;
- Возможна поставка с химически стойкими уплотнениями;
- Возможна поставка с индикаторами положения;
- В комплект поставки может быть включен пилотный пневматический клапан;
- Электрополированный корпус - меньше площадь поверхности, меньше газоотделение на высоком вакууме
|
Общие сведения
Угловые клапаны серии AV-P с пневматическим приводом - общего применения, рассчитаны на диапазон давлений от атмосферного до 1х10-6 Па. Материал корпуса - нержавеющая сталь. Уплотнение штока привода - кольцевое компрессионное (o'ring, без сильфона).
Для клапанов серий AV предусмотрены следующие опции: наличие индикаторов положения, наличие пневмораспределителя, различные материалы уплотнения штока привода, опция прогрева клапана с применением теплового кожуха.
Стандартным материалом уплотнения является FKM (фторкаучук). По заказу уплотнение седла клапана может быть выполнено из других материалов, в том числе из материалов с повышенной химической стойкостью.
| Тип/Геометрия: |
тарельчатый угловой, пневматический двухстороннего действия |
| Изоляция штока привода: |
кольцевое уплотнение (FKM o'ring, без сильфона) |
| Внешнее уплотнение: |
FKM (по заказу - другие материалы) |
| Уплотнение седла клапана: |
FKM (по заказу - другие материалы) |
| Диаметр условного прохода (DN): |
16, 25, 40, 50 мм |
| Материал корпуса: |
нерж.сталь AISI 304 |
| Минимальное остаточное давление: |
1×10-8 Торр |
| Производитель: |
Highlight Tech. Corp., Тайвань |
Основные технические характеристики
| Характеристика (параметр) |
Ед.изм. |
AV-KF16-P2 |
AV-KF25-P2 |
AV-KF40-P2 |
AV-KF50-P2 |
| Тип привода *) |
– |
P2 |
P2 |
P2 |
P2 |
| Давление воздуха (пилотное) |
кг/см2 |
4 – 6,5 |
4 – 6,5 |
4 – 6,5 |
4 – 6,5 |
| Диапазон давлений |
мбар |
1×10-9–1000 |
1×10-9–1000 |
1×10-9–1000 |
1×10-9–1000 |
| Диапазон температур |
°C |
5 - 80 |
5 - 80 |
5 - 80 |
5 - 80 |
| Внешнее уплотнение |
– |
FKM |
FKM |
FKM |
FKM |
| Натекание, внешн. уплотнение |
мбар л/сек |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
| Уплотнение седла |
– |
FKM |
FKM |
FKM |
FKM |
| Натекание, внутр. уплотнение |
мбар л/сек |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
| Материал корпуса |
– |
AISI304 |
AISI304 |
AISI304 |
AISI304 |
| Обработка пов-сти корпуса **) |
– |
EP |
EP |
EP |
EP |
| Присоединительные фланцы |
– |
KF16 |
KF25 |
KF40 |
KF50 |
| Макс. перепад давлений |
бар |
1.2 |
1.2 |
1.2 |
1.2 |
| Количество циклов откр/закр |
шт |
≥500 000 |
≥500 000 |
≥500 000 |
≥500 000 |
Примечания:
| *) |
P2 - пневматический привод двухстороннего действия; |
| **) |
EP - электрополировка |
Габаритные размеры
Исполнение A:
| Модель |
O.D., дюймы |
A, дюймы |
B, дюймы |
C, дюймы |
| AV-KF16-P2 |
0.75 |
2.15 |
6.77 |
2.24 |
| AV-KF25-P2 |
1.00 |
2.03 |
6.52 |
2.24 |
| AV-KF40-P2 |
1.50 |
2.40 |
8.28 |
2.98 |
| AV-KF50-P2 |
2.00 |
3.40 |
11.08 |
3.48 |
Исполнение E:
| Модель |
O.D., мм |
A, мм |
B, мм |
C, мм |
| AV-KF16-P2-E |
19.05 |
40 |
157.4 |
56.8 |
| AV-KF25-P2-E |
25.4 |
50 |
164.1 |
56.8 |
| AV-KF40-P2-E |
38.1 |
65 |
214 |
75.8 |
| AV-KF50-P2-E |
50.8 |
70 |
251.3 |
88.4 |
Код заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-KF
Для заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-KF необходимо выбрать диаметр условного прохода, материал корпуса, материал уплотнений,
наличие пневмораспределителей и индикаторов положения и некоторые другие опции.
Эта информация указывается в коде заказа следующим образом:
AV
S
–
304
/#1
/#2
–
KF
DN
–
P2
V
–
E
–
H
| AV |
– |
Категория: AV - Клапан угловой / Angle Valve; |
| S |
– |
Наличие индикаторов положения:
| • пусто (поле не заполнено) |
- |
индикаторы положения отсутствуют; |
| • S |
- |
клапан имеет 2 индикатора положения (открыт/закрыт) |
|
| 304 |
– |
Материал корпуса клапана:
| • пусто или 304 или SS |
- |
нержавеющая сталь AISI 304; |
| • 316 |
- |
нержавеющая сталь AISI 316; |
| • AL |
- |
алюминиевый сплав A6061-T6 |
|
| #1 |
– |
Материал защитного покрытия внутренней поверхности корпуса клапана (Указывается только для клапанов с защитным покрытием):
| • пусто (поле не заполнено) |
- |
защитное покрытие отсутствует; |
| • PCTFE |
- |
тефлон AVS-SS/PTFE-KFxx-P1 |
|
| #2 |
– |
Материалы уплотнений, перечисляются в следующем порядке (через символ "/"): / внутреннее (уплотнение седла) / внешнее / штока привода, последнее - только для клапанов, не имеющих сильфона. Опция указываются только если уплотнения отличаются от стандартного (FKM).
| • пусто (поле не заполнено) |
- |
FKM (витон); |
| • NBR |
- |
NBR (нитрил); |
| • FFKM или код разновидности FFKM |
- |
FFKM (перфторированный каучук) |
|
| KF |
– |
Обозначение типа (стандарта) присоединительных фланцев: ISO-KF
|
| DN |
– |
Диаметр условного прохода в мм, выбирается из стандартного ряда: 16, 25, 40, 50 мм
|
| P2 |
– |
Тип привода:
| • P1 |
- |
пневматический одностороннего действия нормально закрытый AV-KFxx-P1, AVB-KFxx-P1; |
| • P1O |
- |
пневматический одностороннего действия нормально открытый; |
| • P2 |
- |
пневматический двухстороннего действия AV-KFxx-P2, AVB-KFxx-P2; |
| • 2×P1 |
- |
клапан плавной откачки (2 пневматических привода одностороннего действия); |
| • P3 |
- |
пневматический привод с промежуточным (третьим) положением, применяется для дисковых, шиберных и маятниковых затворов/клапанов |
|
| V |
– |
Наличие пневмораспределителя/пневмораспределителей:
| • пусто (поле не заполнено) |
- |
пневмораспределитель/пневмораспределители отсутствуют; |
| • V |
- |
клапан имеет необходимое для работы количество пневмораспределителей |
|
| E |
– |
Региональное исполнение:
| • пусто или A |
- |
исполнение A - для северо-американских стран, AV-KFxx-P2; |
| • E |
- |
исполнение E - для Европы, AV-KFxx-P2-E |
|
| H |
– |
Опция прогрева клапана:
| • пусто (поле не заполнено) |
- |
стандартное исполнение, клапан без нагревателя; |
| • H |
- |
клапан снабжен нагревателем (тепловым кожухом) |
|
Примечание:
В перечне опций для справки указаны опции для всех типов клапанов, произведенных HTC. Серым цветом отмечены опции, недоступные для AV-KFxx-P2
(угловые клапаны с пневматическим приводом двухстороннего действия, уплотнение штока привода - кольцевое компрессионное (o'ring, без сильфона),корпус из нержавеющей стали, фланцы стандарта ISO-KF). Для этих опций/исполнений приведены ссылки на страницы с описанием и техническими характеристиками соответствующих клапанов. Обозначение производителя AV-KFxx-P2.
|
