    Главная > Вакуумные клапаны > Запорные клапаны с пневматическим приводом > Угловые сильфонные клапаны с пневмоуправлением AVH-KF-P1 (корпус из нержавеющей стали) >

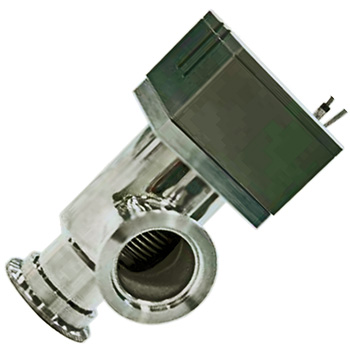

    Угловые сильфонные вакуумные клапаны с пневматическим управлением (фланцы ISO-KF, корпус из нержавеющей стали)
    AVH-KFxx-P1

    i Техническая справка по вакуумным клапанам




    • Гидроформованный сильфон;
    • Низкая стоимость;
    • Сильфонный, рассчитан на высокий вакуум;
    • Возможно исполнение с индикаторами положения;
    • Возможна поставка с тефлоновым покрытием и химически стойкими уплотнениями;
    • Электрополированный корпус - меньше площадь поверхности, меньше газоотделение на высоком вакууме
    Общие сведения

    Угловые клапаны серии AVH-P1 сильфонного типа с пневматическим приводом одностороннего действия - клапаны общего применения, рассчитаны на диапазон давлений от атмосферного до 1×10-6 Па. Материал корпуса и сильфонного узла - нержавеющая сталь. Cильфон клапана - гидроформованный.

    Для клапанов серий AVH-P1 предусмотрены следующие опции: наличие индикатора положения, наличие пневмораспределителя, различные материалы уплотнения седла клапана, опция прогрева клапана с применением теплового кожуха.

    Стандартным материалом уплотнения является FKM (фторкаучук). По заказу уплотнение седла клапана может быть выполнено из других материалов, в том числе из материалов с повышенной химической стойкостью.

    Тип/Геометрия: тарельчатый угловой
    Изоляция штока привода: сильфонная (нерж. сталь, сильфон - гидроформованный)
    Внешнее уплотнение: FKM (по заказу - другие материалы)
    Уплотнение седла клапана: FKM (по заказу - другие материалы)
    Диаметр условного прохода (DN): 16, 25, 40 мм
    Материал корпуса: нержавеющая сталь AISI304
    Минимальное остаточное давление: 1×10-8 Торр
    Производитель: Highlight Tech. Corp. (HTC), Тайвань
    Основные технические характеристики
    Характеристика (параметр) Ед.изм. AVH-KF16-P1 AVH-KF25-P1 AVH-KF40-P1
    Тип привода *) – P1, Н.З. P1, Н.З. P1, Н.З.
    Давление воздуха (пилотное) кг/см2 4 – 6 4 – 6 4 – 6
    Пилотный порт **) мм Ø6 Ø6 Ø6
    Диапазон давлений мбар 1×10-8 – 2 бар 1×10-8 – 2 бар 1×10-8 – 2 бар
    Диапазон рабочих температур °C 0 – 50 0 – 50 0 – 50
    Натекание, уплотнение седла мбар л/с ≤1×10-9 ≤1×10-9 ≤1×10-9
    Натекание, внешнее уплотнение мбар л/с ≤1×10-9 ≤1×10-9 ≤1×10-9
    Материал уплотнений – FKM FKM FKM
    Материал сильфона – AISI316Ti AISI316Ti AISI316Ti
    Материал корпуса – AISI304 AISI304 AISI304
    Тип присоединительного фланца – ISO-KF16 ISO-KF25 ISO-KF40
    Время открытия сек 0.1 0.12 0.26
    Время закрытия сек 0.1 0.16 0.54
    Количество циклов откр/закр шт 10 млн 10 млн 10 млн

    Примечания:
    *) P1 - пневматический привод одностороннего действия, Н.З. - нормально закрытый.
    **) Для подачи воздуха используется цанговое быстроразъемное соединение.

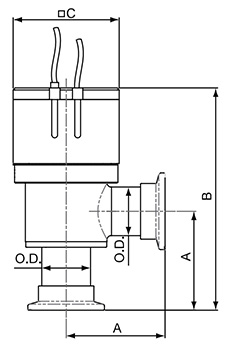

    Габаритные размеры

    Модель O.D., мм A, мм B, мм C, мм
    AVH-KF16-P1 19.5 54.6 118.3 46.4
    AVH-KF25-P1 25.4 51.6 115.9 55.4
    AVH-KF40-P1 38.1 61 156.8 70.4

    Код заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-KF

    Для заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-KF необходимо выбрать диаметр условного прохода, материал корпуса, материал уплотнений, наличие пневмораспределителей и индикаторов положения, региональное исполнение и, при необходимости, указать наличие нагревателя. Эта информация указывается в коде заказа следующим образом:

    AV
    H
    S
    –
    304
    /#1
    /#2
    –
    KF
    DN
    –
    P1
    V
    –
    H


    AV – Категория: AV - Клапан угловой / Angle Valve;
    H – Наличие и тип сильфона:
    • пусто (поле не заполнено) - сильфона нет, внешнее уплотнение штока клапана эластомерным кольцом;
    • B - сварной сильфон;
    • H - гидроформованный сильфон
    S – Наличие индикаторов положения:
    • пусто (поле не заполнено) - индикаторы положения отсутствуют;
    • S - клапан имеет 2 индикатора положения (открыт/закрыт)
    304 – Материал корпуса клапана:
    • пусто или 304 или SS - нержавеющая сталь AISI 304;
    • 316 - нержавеющая сталь AISI 316;
    • AL - алюминиевый сплав A6061-T6
    #1 – Материал защитного покрытия внутренней поверхности корпуса клапана (Указывается только для клапанов с защитным покрытием):
    • пусто (поле не заполнено) - защитное покрытие отсутствует;
    • PCTFE - тефлон
    #2 –
    Материалы уплотнений, перечисляются в следующем порядке (через символ "/"): / внутреннее (уплотнение седла) / внешнее / штока привода, последнее - только для клапанов, не имеющих сильфона. Опция указываются только если уплотнения отличаются от стандартного (FKM).
    • пусто (поле не заполнено) - FKM (витон);
    • NBR - NBR (нитрил);
    • FFKM или код разновидности FFKM - FFKM (перфторированный каучук);
    KF – Обозначение типа (стандарта) присоединительных фланцев: ISO-KF
    DN – Диаметр условного прохода в мм, выбирается из стандартного ряда: 16, 25, 40 мм
    P1 – Тип привода:
    • P1 - пневматический одностороннего действия нормально закрытый;
    • P1O - пневматический одностороннего действия нормально открытый;
    • P2 - пневматический двухстороннего действия;
    • 2×P1 - клапан плавной откачки (2 пневматических привода одностороннего действия);
    • P3 - пневматический привод с промежуточным (третьим) положением, применяется для дисковых, шиберных и маятниковых затворов/клапанов
    V – Наличие пневмораспределителя/пневмораспределителей:
    • пусто (поле не заполнено) - пневмораспределитель/пневмораспределители отсутствуют;
    • V - клапан имеет необходимое для работы количество пневмораспределителей
    H – Опция прогрева клапана:
    • пусто (поле не заполнено) - стандартное исполнение, клапан без нагревателя;
    • H - клапан снабжен нагревателем (тепловым кожухом)


    Примечание:
    В перечне опций для справки указаны опции для всех типов клапанов, произведенных HTC. Серым цветом отмечены опции, недоступные для AVH-KFxx-P1 (угловые клапаны с пневматическим приводом одностороннего действия, с гидроформованным сильфоном, корпус выполнен из нержавеющей стали, фланцы стандарта ISO-KF). Для этих опций/исполнений приведены ссылки на страницы с описанием и техническими характеристиками соответствующих клапанов. Обозначение производителя AVBHS-KF-P.
