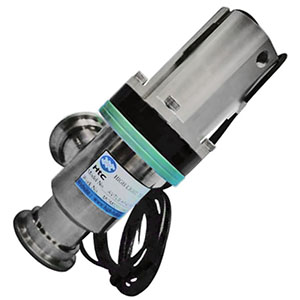

Угловые сильфонные вакуумные клапаны с пневматическим управлением (фланцы ISO-KF, корпус из нержавеющей стали, тефлоновое покрытие внутренних поверхностей)
AVS-SS/PTFE-KFxx-P1
i
Техническая справка по вакуумным клапанам
 |
|
- Использование в условиях агрессивных сред;
- Возможна комплектация индикаторами положения;
- Корпус из нержавеющей стали, электрополировка поверхности;
- Химически стойкое тефлоновое покрытие внутренних поверхностей
|
Общие сведения
Угловые клапаны серии AVS-SS/PTFE изготовлены в химически стойком исполнении и используются в случаях, когда в откачиваемой среде находятся агрессивные соединения. Корпус и другие детали клапана выполнены из нержавеющей стали. На внутренние поверхности нанесено тефлоновое (PTFE) покрытые.
Для клапанов серий AVS-SS/PTFE-KFxx-P1 предусмотрены следующие опции: наличие пневмораспределителя, различные материалы уплотнения штока привода, опция прогрева клапана с применением теплового кожуха.
Стандартным материалом уплотнения является FKM (фторкаучук). По заказу уплотнение клапана может быть выполнено из материалов с повышенной химической стойкостью (в том числе к агрессивным газам - FFKM и др.).
| Тип/Геометрия: |
тарельчатый угловой |
| Привод: |
пневматический, одностороннего действия (P1), нормально закрытый (Н.З.) |
| Стандарт фланцев: |
ISO-KF (NW) |
| Изоляция штока привода: |
кольцевое компрессионное кольцевое уплотнение (o'ring, FKM (витон)) |
| Материал уплотнений: |
FKM (по заказу - другие материалы) |
| Диаметр условного прохода (DN): |
25, 40, 50 мм |
| Материал корпуса: |
нержавеющая сталь AISI304, внутренние поверхности - покрытие PTFE |
| Применимость по вакууму: |
кроме СВВ (сверхвысокого вакуума), для агрессивных сред |
| Производитель: |
Highlight Tech. Corp., Тайвань |
Основные технические характеристики
| Характеристика (параметр) |
Ед.
изм. |
AVS-SS/PTFE-KF25-P1 |
AVS-SS/PTFE-KF40-P1 |
AVS-SS/PTFE-KF50-P1 |
| Тип привода *) |
– |
P1, Н.З. |
P1, Н.З. |
P1, Н.З. |
| Давление воздуха (пилотное) |
кг/см2 |
4 – 6,5 |
4 – 6,5 |
4 – 6,5 |
| Диапазон давлений |
Торр |
атмосферное –1×10-7 |
атмосферное –1×10-7 |
атмосферное –1×10-7 |
| Диапазон температур |
°C |
5 - 120 |
5 - 120 |
5 - 120 |
| Материал уплотнений |
– |
FKM |
FKM |
FKM |
| Натекание, внешн. уплотнение |
мбар л/сек |
≤2×10-9 |
≤2×10-9 |
≤2×10-9 |
| Натекание, внутреннее уплотнение (седло) |
мбар л/сек |
≤2×10-9 |
≤2×10-9 |
≤2×10-9 |
| Материал корпуса |
– |
AISI304 |
AISI304 |
AISI304 |
| Материал покрытия внутренних поверхностей **) |
– |
PTFE |
PTFE |
PTFE |
| Присоединительные фланцы |
– |
KF25 |
KF40 |
KF50 |
Примечания:
| *) |
P1 - пневматический привод одностороннего действия; Н.З. - нормально закрытый |
| **) |
PTFE - химически стойкое тефлоновое покрытие |

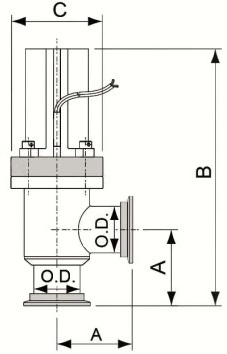

Габаритные размеры
| Модель |
O.D., мм |
A, мм |
B, мм |
C, мм |
| AVS-SS/PTFE-KF25-P1 |
25.4 |
51.6 |
166.6 |
56.8 |
| AVS-SS/PTFE-KF40-P1 |
38.1 |
61 |
210.2 |
75.8 |
| AVS-SS/PTFE-KF50-P1 |
50.8 |
86.3 |
267.6 |
88.4 |
Код заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-KF
Для заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-KF необходимо выбрать диаметр условного прохода, материал корпуса, материал уплотнений,
наличие пневмораспределителей и индикаторов положения и некоторые другие опции.
Эта информация указывается в коде заказа следующим образом:
AV
S
–
SS
/PCTFE
/#2
–
KF
DN
–
P1
V
–
H
| AV |
– |
Категория: AV - Клапан угловой / Angle Valve; |
| S |
– |
Наличие индикаторов положения:
| • S |
- |
клапан имеет 2 индикатора положения (открыт/закрыт) |
|
| SS |
– |
Материал корпуса клапана:
| • пусто или 304 или SS |
- |
нержавеющая сталь AISI 304, AVS-SS/PTFE-KFxx-P1; |
| • 316 |
- |
нержавеющая сталь AISI 316, AVS-316/PTFE-KFxx-P1; |
| • AL |
- |
алюминиевый сплав A6061-T6 |
|
| PCTFE |
– |
Материал защитного покрытия внутренней поверхности корпуса клапана (Указывается только для клапанов с защитным покрытием):
|
| #2 |
– |
Материалы уплотнений, перечисляются в следующем порядке (через символ "/"): / внутреннее (уплотнение седла) / внешнее / штока привода, последнее - только для клапанов, не имеющих сильфона. Опция указываются только если уплотнения отличаются от стандартного (FKM).
| • пусто (поле не заполнено) |
- |
FKM (витон); |
| • NBR |
- |
NBR (нитрил); |
| • FFKM или код разновидности FFKM |
- |
FFKM (перфторированный каучук) |
|
| KF |
– |
Обозначение типа (стандарта) присоединительных фланцев: ISO-KF
|
| DN |
– |
Диаметр условного прохода в мм, выбирается из стандартного ряда: 25, 40, 50 мм
|
| P1 |
– |
Тип привода:
| • P1 |
- |
пневматический одностороннего действия нормально закрытый, AVS-SS/PCTFE-KFxx-P1; |
| • P1O |
- |
пневматический одностороннего действия нормально открытый, AVS-SS/PCTFE-KFxx-P1O; |
| • P2 |
- |
пневматический двухстороннего действия; |
| • 2×P1 |
- |
клапан плавной откачки (2 пневматических привода одностороннего действия); |
| • P3 |
- |
пневматический привод с промежуточным (третьим) положением, применяется для дисковых, шиберных и маятниковых затворов/клапанов |
|
| V |
– |
Наличие пневмораспределителя/пневмораспределителей:
| • пусто (поле не заполнено) |
- |
пневмораспределитель/пневмораспределители отсутствуют; |
| • V |
- |
клапан имеет необходимое для работы количество пневмораспределителей |
|
| H |
– |
Опция прогрева клапана:
| • пусто (поле не заполнено) |
- |
стандартное исполнение, клапан без нагревателя; |
| • H |
- |
клапан снабжен нагревателем (тепловым кожухом) |
|
Примечание:
В перечне опций для справки указаны опции для всех типов клапанов, произведенных HTC. Серым цветом отмечены опции, недоступные для AVS-SS/PTFE-KFxx-P1
(угловой клапан с пневматическим приводом одностороннего действия, уплотнение штока привода - кольцевое компрессионное (o'ring, без сильфона), корпус из нержавеющей стали, тефлоновое покрытие внутренних поверхностей, с 2-мя герконовыми индикаторами положения). Для этих опций/исполнений приведены ссылки на страницы с описанием и техническими характеристиками соответствующих клапанов. Наименование производителя AVTCS-KFxx-P.
|
