В комплект поставки может быть включен пилотный пневматический клапан;
Малое время открытия/закрытия;
Al корпус имеет малое газоотделение на высоком вакууме
Общие сведения

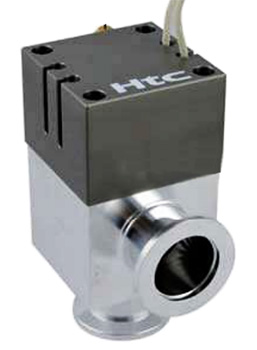

Угловые клапаны серии AVH сильфонного типа с пневматическим приводом - общего применения, рассчитаны на диапазон давлений от атмосферного до 1×10-6 Па.
Материал корпуса - алюминиевый сплав, материал сильфонного узла - нержавеющая сталь.
Для клапанов серий AVH предусмотрены следующие опции: наличие индикаторов положения, наличие пневмораспределителя, различные материалы уплотнения седла клапана, опция прогрева клапана с применением теплового кожуха.
Стандартным материалом уплотнения седла является FKM (фторкаучук). По заказу уплотнение седла клапана может
быть выполнено из других материалов, в том числе из материалов с повышенной химической стойкостью.
Тип/Геометрия:
тарельчатый угловой, пневматический одностороннего действия, нормально открытый (Н.О.)
Для подачи воздуха используется цанговое быстроразъемное соединение.

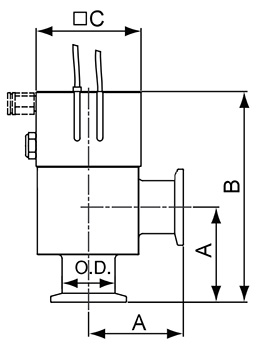

Габаритные размеры
Модель
O.D., мм
A, мм
B, мм
C, мм
AVH-AL-KF16-P1О-E
20
40
108.2
46.4
AVH-AL-KF25-P1О-E
28
50
111
55.4
AVH-AL-KF40-P1О-E
45
65
153.8
70.4
Код заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-KF
Для заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-KF необходимо выбрать диаметр условного прохода, материал корпуса, материал уплотнений,
наличие пневмораспределителей и индикаторов положения и некоторые другие опции.
Эта информация указывается в коде заказа следующим образом:
AV
H
S
–
AL
/#1
/#2
–
KF
DN
–
P1O
V
–
E
–
H
AV
–
Категория: AV - Клапан угловой / Angle Valve;
H
–
Наличие и тип сильфона:
• пусто (поле не заполнено)
-
сильфона нет, внешнее уплотнение штока клапана эластомерным кольцом;
• B
-
сварной сильфон;
• H
-
гидроформованный сильфон
S
–
Наличие индикаторов положения:
• пусто (поле не заполнено)
-
индикаторы положения отсутствуют;
• S
-
клапан имеет 2 индикатора положения (открыт/закрыт)
AL
–
Материал корпуса клапана:
• пусто или 304 или SS
-
нержавеющая сталь AISI 304;
• 316
-
нержавеющая сталь AISI 316;
• AL
-
алюминиевый сплав A6061-T6
#1
–
Материал защитного покрытия внутренней поверхности корпуса клапана (Указывается только для клапанов с защитным покрытием):
• пусто (поле не заполнено)
-
защитное покрытие отсутствует;
• PCTFE
-
тефлон
#2
–
Материалы уплотнений, перечисляются в следующем порядке (через символ "/"): / внутреннее (уплотнение седла) / внешнее / штока привода, последнее - только для клапанов, не имеющих сильфона. Опция указываются только если уплотнения отличаются от стандартного (FKM).
• пусто (поле не заполнено)
-
FKM (витон);
• NBR
-
NBR (нитрил);
• FFKM или код разновидности FFKM
-
FFKM (перфторированный каучук);
KF
–
Обозначение типа (стандарта) присоединительных фланцев: ISO-KF
DN
–
Диаметр условного прохода в мм, выбирается из стандартного ряда: 16, 25, 40 мм
P1O
–
Тип привода:
• P1
-
пневматический одностороннего действия нормально закрытый AVH-KFxx-P1-E;
• P1O
-
пневматический одностороннего действия нормально открытый AVH-KFxx-P1O-E;
• P2
-
пневматический двухстороннего действия AVH-KFxx-P2-E;
В перечне опций для справки указаны опции для всех типов клапанов, произведенных HTC. Серым цветом отмечены опции, недоступные для AVH-AL-KFxx-P1O
(угловой клапан с гидроформованным сильфоном, Al корпус, пневматический привод одностороннего действия, нормально открытый, фланцы стандарта ISO-KF, тип Е (для Европы). Для этих опций/исполнений приведены ссылки на страницы с описанием и техническими характеристиками соответствующих клапанов. Обозначение производителя AVABHS-KFxx-P-NO-E.
