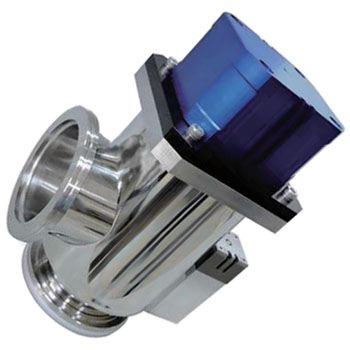

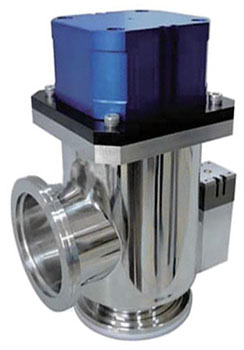

    Угловые сильфонные вакуумные клапаны с пневматическим управлением (фланцы ISO-K, корпус из нержавеющей стали)
    AVHS-ISO100-2×P1-E

    i Техническая справка по вакуумным клапанам




    • Позволяет обеспечить плавную откачку вакуумного объема;
    • Большой ресурс - более 1 млн. циклов открытие/закрытие;
    • Низкая стоимость;
    • Сильфонный, рассчитан на высокий вакуум;
    • Исполнение с индикаторами положения;
    • Возможна поставка с химически стойкими уплотнениями;
    • Низкое газоотделение на высоком вакууме
    Общие сведения

    Угловые клапаны AVHS-2×P1-E сильфонного типа с пневматическим приводом одностороннего действия - специализированные клапаны, позволяющие обеспечивать плавную откачку вакуумного объема. В конструкции предусмотрен дополнительный байпасный клапан с проходным сечением, существенно меньшим, чем основной клапан. Благодаря наличию байп асного клапана можно начинать откачку "с атмосферы" с небольшой скоростью, а затем открывать основной клапан. Клапаны AVHS-2×P1 рассчитаны на диапазон давлений от атмосферного до 1х10-8 Торр. Обладают высоким ресурсом - выдерживают более 1 млн. циклов открытие/закрытие. Материал корпуса и сильфонного узла - нержавеющая сталь, сильфон гидроформованный. Выпускается модификация с диаметром условного прохода 100 мм и индикаторами положения - AVHS-ISO100-2×P1-E.

    Тип/Геометрия: тарельчатый угловой плавной откачки
    Изоляция штока привода: сильфонная (нерж. сталь, гидроформованный)
    Внешнее уплотнение: FKM (по заказу - другие материалы)
    Уплотнение седла клапана: FKM (по заказу - другие материалы)
    Диаметр условного прохода (DN): 100, 160 мм
    Материал корпуса: нержавеющая сталь AISI304
    Минимальное остаточное давление: 1×10-8 Торр
    Производитель: Highlight Tech. Corp., Тайвань

    Основные технические характеристики
    Параметр (характеристика) Ед. изм. AVHS-ISO100-2×P1-E
    Тип привода *) – P1, Н.З.
    Давление воздуха (пилотное) кг/см2 4 – 6,5
    Пилотный порт **) – Ø6
    Диапазон давлений Торр атмосферное – 1×10-8
    Проводимость л/с мин: 10.8; макс: 47.5
    Диапазон рабочих температур °C 0 - 50
    Материал уплотнений – FKM
    Натекание, внешн. уплотнение мбар л/сек ≤1×10-9
    Натекание, внутр. уплотнение (седло) мбар л/сек ≤1×10-9
    Сильфон – гидроформованный
    Материал сильфона – AISI316L
    Материал корпуса – AISI304
    Обработка пов-сти корпуса ***) – EP
    Присоединительные фланцы – ISO-K100
    Время открытия/закрытия сек 1
    Монтажное положение – произвольное
    Количество циклов откр/закр шт ≥1 000 000

    Примечания:
    *) P1 - пневматический привод одностороннего действия; Н.З. - нормально закрытый.
    **) Для подачи воздуха используется цанговое быстроразъемное соединение.
    ***) EP - электрополировка.

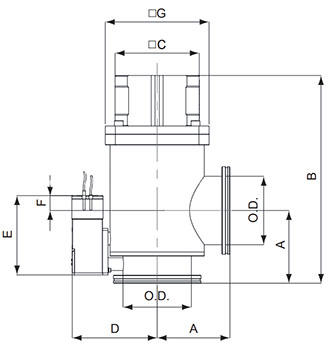

    Габаритные размеры

    Модель O.D., мм A, мм B, мм C, мм D, мм E, мм F, мм G, мм
    AVHS-ISO100-2×P1-E 101.6 108 308.4 139.8 136 117.7 22.1 154
