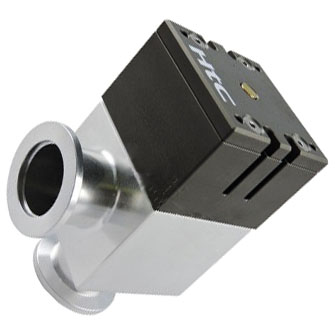

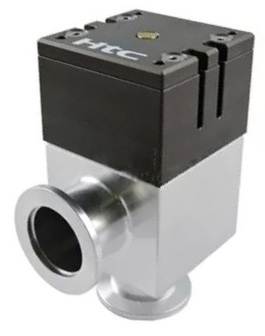

Угловые сильфонные вакуумные клапаны с пневматическим управлением (фланцы ISO-KF, корпус из Al сплава)
AV-Al-KFxx-P1-E
i
Техническая справка по вакуумным клапанам
 |
|
- Большой ресурс - более 10 млн. циклов;
- Низкая стоимость;
- Возможна поставка с индикаторами положения;
- В комплект поставки может быть включен пилотный пневматический клапан;
- Малое время открытия/закрытия;
- Al корпус имеет малое газоотделение
|
Общие сведения
Угловые клапаны серии AV (тарельчатые) с пневматическим приводом - общего применения, рассчитаны на диапазон давлений от атмосферного до 1×10-6 Па.
Материал корпуса - алюминиевый сплав, уплотнение штока привода - кольцевое компрессионное (o'ring, без сильфона).
Для клапанов серий AV предусмотрены следующие опции: наличие индикаторов положения, наличие пневмораспределителя, различные материалы уплотнения штока привода, опция прогрева клапана с применением теплового кожуха.
Стандартным материалом уплотнения седла является FKM (фторкаучук). По заказу уплотнение седла клапана может быть выполнено из других материалов, в том числе из материалов с повышенной химической стойкостью.
| Тип/Геометрия: |
тарельчатый угловой, пневматический одностороннего действия |
| Изоляция штока привода: |
кольцевое уплотнение круглого сечения (FKM o'ring) |
| Внешнее уплотнение: |
FKM (по заказу - другие материалы) |
| Уплотнение седла клапана: |
FKM (по заказу - другие материалы) |
| Диаметр условного прохода (DN): |
16, 25, 40 мм |
| Материал корпуса: |
Al сплав 6061-Е6 |
| Минимальное остаточное давление: |
1×10-8 Торр |
| Производитель: |
Highlight Tech. Corp., Тайвань |
Основные технические характеристики
| Характеристика (параметр) |
Ед.
изм. |
AV-AL-
KF16-P1-E |
AV-AL-
KF25-P1-E |
AV-AL-
KF40-P1-E |
| Тип привода *) |
– |
P1, Н.З. |
P1, Н.З. |
P1, Н.З. |
| Давление воздуха (пилотное) |
кг/см2 |
4 – 6 |
4 – 6 |
4 – 6 |
| Пилотные порты **) |
мм |
Ø6 |
Ø6 |
Ø6 |
| Диапазон давлений |
мбар |
1×10-8 – 2 бар |
1×10-8 – 2 бар |
1×10-8 – 2 бар |
| Проводимость |
л/с |
5 |
14 |
45 |
| Диапазон рабочих температур |
°C |
5 – 80 |
5 – 80 |
5 – 80 |
| Материал уплотнений |
– |
FKM |
FKM |
FKM |
| Натекание, внутр. уплотнение (седло) |
мбар л/с |
≤3×10-9 |
≤3×10-9 |
≤3×10-9 |
| Натекание, внешнее уплотнение |
мбар л/с |
≤3×10-9 |
≤3×10-9 |
≤3×10-9 |
| Материал корпуса |
– |
A6061-T6 |
A6061-T6 |
A6061-T6 |
| Тип присоединительного фланца |
– |
ISO-KF16 |
ISO-KF25 |
ISO-KF40 |
| Время открытия |
мс |
100 |
120 |
260 |
| Время закрытия |
мс |
100 |
160 |
540 |
| Масса |
кг |
0.36 |
0.56 |
1.2 |
| Количество циклов откр/закр |
шт |
10 млн |
10 млн |
10 млн |
Примечания:
| *) |
P1 - пневматический привод одностороннего действия, Н.З. - нормально закрытый. |
| **) |
Для подачи воздуха используется цанговое быстроразъемное соединение. |
Габаритные размеры
| Модель |
O.D., мм |
A, мм |
B, мм |
C, мм |
| AV-AL-KF16-P1-E |
20 |
40 |
102 |
46.4 |
| AV-AL-KF25-P1-E |
28 |
50 |
111 |
55.4 |
| AV-AL-KF40-P1-E |
45 |
65 |
153 |
70.4 |
Код заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-KF
Для заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-KF необходимо выбрать диаметр условного прохода, материал корпуса, материал уплотнений,
наличие пневмораспределителей и индикаторов положения и некоторые другие опции.
Эта информация указывается в коде заказа следующим образом:
AV
S
–
AL
/#1
/#2
–
KF
DN
–
P1
V
–
E
–
H
| AV |
– |
Категория: AV - Клапан угловой / Angle Valve; |
| S |
– |
Наличие индикаторов положения:
| • пусто (поле не заполнено) |
- |
индикаторы положения отсутствуют; |
| • S |
- |
клапан имеет 2 индикатора положения (открыт/закрыт) |
|
| AL |
– |
Материал корпуса клапана:
| • пусто или 304 или SS |
- |
нержавеющая сталь AISI 304; |
| • 316 |
- |
нержавеющая сталь AISI 316; |
| • AL |
- |
алюминиевый сплав A6061-T6 |
|
| #1 |
– |
Материал защитного покрытия внутренней поверхности корпуса клапана (Указывается только для клапанов с защитным покрытием):
| • пусто (поле не заполнено) |
- |
защитное покрытие отсутствует; |
| • PCTFE |
- |
тефлон |
|
| #2 |
– |
Материалы уплотнений, перечисляются в следующем порядке (через символ "/"): / внутреннее (уплотнение седла) / внешнее / штока привода, последнее - только для клапанов, не имеющих сильфона. Опция указываются только если уплотнения отличаются от стандартного (FKM).
| • пусто (поле не заполнено) |
- |
FKM (витон); |
| • NBR |
- |
NBR (нитрил); |
| • FFKM или код разновидности FFKM |
- |
FFKM (перфторированный каучук); |
|
| KF |
– |
Обозначение типа (стандарта) присоединительных фланцев: ISO-KF
|
| DN |
– |
Диаметр условного прохода в мм, выбирается из стандартного ряда: 16, 25, 40 мм
|
| P1 |
– |
Тип привода:
| • P1 |
- |
пневматический одностороннего действия нормально закрытый; |
| • P1O |
- |
пневматический одностороннего действия нормально открытый; |
| • P2 |
- |
пневматический двухстороннего действия, AV-AL-KFxx-P2; |
| • 2×P1 |
- |
клапан плавной откачки (2 пневматических привода одностороннего действия); |
| • P3 |
- |
пневматический привод с промежуточным (третьим) положением, применяется для дисковых, шиберных и маятниковых затворов/клапанов |
|
| V |
– |
Наличие пневмораспределителя/пневмораспределителей:
| • пусто (поле не заполнено) |
- |
пневмораспределитель/пневмораспределители отсутствуют; |
| • V |
- |
клапан имеет необходимое для работы количество пневмораспределителей |
|
| E |
– |
Региональное исполнение:
| • пусто или A |
- |
исполнение A - для северо-американских стран; |
| • E |
- |
исполнение E - для Европы |
|
| H |
– |
Опция прогрева клапана:
| • пусто (поле не заполнено) |
- |
стандартное исполнение, клапан без нагревателя; |
| • H |
- |
клапан снабжен нагревателем (тепловым кожухом) |
|
Примечание:
В перечне опций для справки указаны опции для всех типов клапанов, произведенных HTC. Серым цветом отмечены опции, недоступные для AV-AL-KFxx-P1
(угловые клапаны с пневматическим приводом одностороннего действия, уплотнение штока привода - кольцевое компрессионное (o'ring, без сильфона), Al корпус, фланцы стандарта ISO-KF, тип E (для Европы)). Для этих опций/исполнений приведены ссылки на страницы
с описанием и техническими характеристиками соответствующих клапанов. Обозначение производителя AVAH-KFxx-P-E.
|
