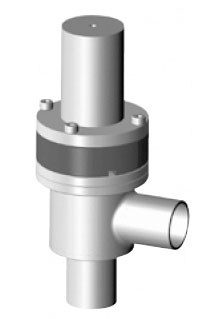

Угловые сильфонные вакуумные клапаны с пневматическим управлением (без фланцев, корпус из нержавеющей стали)
AVB-TExx-P1
i
Техническая справка по вакуумным клапанам
 |
|
- Сварной сильфон обеспечивает большой ход - высокая проводимость клапана;
- Низкая стоимость;
- Сильфонный, рассчитан на высокий вакуум;
- Возможно исполнение с индикаторами положения;
- Возможна поставка с тефлоновым покрытием и химически стойкими уплотнениями;
- Электрополированный корпус - меньше площадь поверхности, меньше газоотделение на высоком вакууме
|
Общие сведения
Угловые клапаны серии AVB-P1 сильфонного типа с пневматическим приводом одностороннего действия - клапаны общего применения, рассчитаны на диапазон давлений от атмосферного до 1х10-6 Па. Материал корпуса и сильфонного узла - нержавеющая сталь. Сварной сильфон клапана имеет большой ход, соответственно клапаны AVB-P1 отличаются высокой проводимостью.
Для клапанов серий AVB-P1 предусмотрены следующие опции: наличие индикатора положения, наличие пневмораспределителя, различные материалы уплотнения седла клапана, опция прогрева клапана с применением теплового кожуха.
Стандартным материалом уплотнения является FKM (фторкаучук). По заказу уплотнение седла клапана может
быть выполнено из других материалов, в том числе из материалов с повышенной химической стойкостью.
| Тип/Геометрия: |
тарельчатый угловой |
| Изоляция штока привода: |
сильфонная (нерж. сталь, сварной) |
| Внешнее уплотнение: |
FKM (по заказу - другие материалы) |
| Уплотнение седла клапана: |
FKM (по заказу - другие материалы) |
| Диаметр условного прохода (DN): |
16, 25, 40, 50 мм |
| Материал корпуса: |
нержавеющая сталь AISI304 |
| Минимальное остаточное давление: |
1×10-9 Торр |
| Производитель: |
Highlight Tech. Corp., Тайвань |
Основные технические характеристики
| Параметр (характеристика) |
Ед.изм. |
AVB-
TE16-P1 |
AVB-
TE25-P1 |
AVB-
TE40-P1 |
AVB-
TE50-P1 |
| Тип привода *) |
– |
P1, Н.З. |
P1, Н.З. |
P1, Н.З. |
P1, Н.З. |
| Давление воздуха (пилотное) |
кг/см2 |
4 – 6,5 |
4 – 6,5 |
4 – 6,5 |
4 – 6,5 |
| Диапазон давлений |
мбар |
1×10-9–1000 |
1×10-9–1000 |
1×10-9–1000 |
1×10-9–1000 |
| Диапазон температур |
°C |
5 - 80 |
5 - 80 |
5 - 80 |
5 - 80 |
| Внешнее уплотнение |
– |
FKM |
FKM |
FKM |
FKM |
| Натекание, внешн. уплотнение |
мбар л/с |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
| Уплотнение седла |
– |
FKM |
FKM |
FKM |
FKM |
| Натекание, внутр. уплотнение |
мбар л/с |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
| Сильфон |
– |
сварной |
сварной |
сварной |
сварной |
| Материал сильфона |
– |
AM-350 |
AM-350 |
AM-350 |
AM-350 |
| Материал корпуса |
– |
AISI304 |
AISI304 |
AISI304 |
AISI304 |
| Обработка пов-сти корпуса **) |
– |
EP |
EP |
EP |
EP |
| Присоединительные фланцы |
– |
нет |
нет |
нет |
нет |
| Макс. перепад давлений |
бар |
1.2 |
1.2 |
1.2 |
1.2 |
| Количество циклов откр/закр |
шт |
≥500 000 |
≥500 000 |
≥500 000 |
≥500 000 |
Примечания:
| *) |
P1 - пневматический привод одностороннего действия; Н.З. - нормально закрытый |
| **) |
EP - электрополировка |

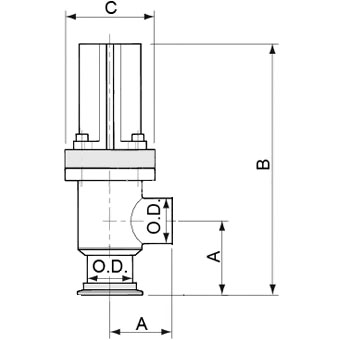

Габаритные размеры
| Модель |
O.D., дюймы |
A, дюймы |
B, дюймы |
C, дюймы |
| AVB-TE16-P1 |
0.75 |
2.00 |
6.03 |
2.24 |
| AVB-TE25-P1 |
1.00 |
1.88 |
5.77 |
2.24 |
| AVB-TE40-P1 |
1.50 |
2.25 |
7.69 |
2.98 |
| AVB-TE50-P1 |
2.00 |
3.25 |
10.18 |
3.48 |
Код заказа угловых клапанов HTC с пневматическим приводом без фланцев
Для заказа угловых клапанов HTC с пневматическим приводом без фланцев необходимо выбрать диаметр условного прохода, материал корпуса, материал уплотнений,
наличие пневмораспределителей и индикаторов положения и некоторые другие опции.
Эта информация указывается в коде заказа следующим образом:
AV
B
S
–
304
/#1
/#2
–
TE
DN
–
P1
V
–
H
| AV |
– |
Категория: AV - Клапан угловой / Angle Valve; |
| B |
– |
Наличие и тип сильфона:
|
| S |
– |
Наличие индикаторов положения:
| • пусто (поле не заполнено) |
- |
индикаторы положения отсутствуют; |
| • S |
- |
клапан имеет 2 индикатора положения (открыт/закрыт) |
|
| 304 |
– |
Материал корпуса клапана:
| • пусто или 304 или SS |
- |
нержавеющая сталь AISI 304; |
| • 316 |
- |
нержавеющая сталь AISI 316; |
| • AL |
- |
алюминиевый сплав A6061-T6 |
|
| #1 |
– |
Материал защитного покрытия внутренней поверхности корпуса клапана (Указывается только для клапанов с защитным покрытием):
| • пусто (поле не заполнено) |
- |
защитное покрытие отсутствует; |
| • PCTFE |
- |
тефлон |
|
| #2 |
– |
Материалы уплотнений, перечисляются в следующем порядке (через символ "/"): / внутреннее (уплотнение седла) / внешнее / штока привода, последнее - только для клапанов, не имеющих сильфона. Опция указываются только если уплотнения отличаются от стандартного (FKM).
| • пусто (поле не заполнено) |
- |
FKM (витон); |
| • NBR |
- |
NBR (нитрил); |
| • FFKM или код разновидности FFKM |
- |
FFKM (перфторированный каучук) |
|
| TE |
– |
Без фланцев
|
| DN |
– |
Диаметр условного прохода в мм, выбирается из стандартного ряда: 16, 25, 40, 50 мм
|
| P1 |
– |
Тип привода:
| • P1 |
- |
пневматический одностороннего действия нормально закрытый, AVB-TExx-P1, AV-TExx-P1 |
| • P1O |
- |
пневматический одностороннего действия нормально открытый; |
| • P2 |
- |
пневматический двухстороннего действия, AVB-TExx-P2, AV-TExx-P2; |
| • 2×P1 |
- |
клапан плавной откачки (2 пневматических привода одностороннего действия); |
| • P3 |
- |
пневматический привод с промежуточным (третьим) положением, применяется для дисковых, шиберных и маятниковых затворов/клапанов |
|
| V |
– |
Наличие пневмораспределителя/пневмораспределителей:
| • пусто (поле не заполнено) |
- |
пневмораспределитель/пневмораспределители отсутствуют; |
| • V |
- |
клапан имеет необходимое для работы количество пневмораспределителей |
|
| H |
– |
Опция прогрева клапана:
| • пусто (поле не заполнено) |
- |
стандартное исполнение, клапан без нагревателя; |
| • H |
- |
клапан снабжен нагревателем (тепловым кожухом) |
|
Примечание:
В перечне опций для справки указаны опции для всех типов клапанов, произведенных HTC. Серым цветом отмечены опции, недоступные для AVB-TExx-P1
(угловые клапаны с пневматическим приводом одностороннего действия, со сварным сильфоном, корпус из нержавеющей стали, без фланцев). Для этих опций/исполнений приведены ссылки на страницы с описанием и техническими характеристиками соответствующих клапанов. Обозначение производителя AVB-TExx-P.
|
