Пневматические распределители для управления клапанами с пневматическим приводом
Общие сведения
Пневматические распределители (иначе называемые пилотными клапанами) - предназначены для управления подачей сжатого воздуха в полости исполнительного пневматического цилиндра. Пневматические распределители представляют собой небольшие клапаны с электромагнитным или ручным управлением, обеспечивающие соединение полости клапана с магистралью сжатого воздуха или атмосферой для сброса давления. Электромагнитные пневмораспределители с прямым управлением работают только за счет электромагнитного поля катушки, для работы электропневматических дополнительно используется давление сжатого воздуха.
Информация о пневмораспределителях (пилотных клапанах), которая необходима при подборе комплектации системы управления клапанами, можно посмотреть по ссылке ниже:
Особенности подбора пневмораспределителей (пилотных клапанов) для вакуумных систем.
Модульный пневмоостров серии SJ3000
Для большинства вакуумных систем с пневматическими исполнительными устройствами подходит простой и универсальный вариант, построенный на основании модулей (секций) серии SJ3000. В состав комплекта пневмоострова входят:
|
- Концевая секция SJ3000-53-1A (выполняет роль заглушки общих каналов подачи и сброса давления) - 1 шт.
(на рис. слева - верхняя секция на DIN-рейке)
- Секция подвода/отвода воздуха SJ3000-50-1AS-C8 (для подачи / сброса давления, имеет встроенный пневмоглушитель) - 1 шт.
(на рис. слева - вторая сверху секция на DIN-рейке)
- Секции (модули) пневмораспредеделителей (см. варианты исполнения ниже), не более 24 модулей
- Концевая секция SJ3000-42-1A-1 с электрическим коннектором DSUB25 (male), 25 контактов - 1 шт.
(на рис. слева - нижняя секция на DIN-рейке)
|
При необходимости подберем оптимальное исполнение под ваши задачи: существует достаточно большое количество разновидностей модульных сборок пневмораспределителей, в том числе со встроенным контроллером, регулятором давления, дросселями и т.п.
Коды заказа секций серии SJ3000
Модель
(код для заказа) |
Назначение |
Порты
D×N |
Кол-во и тип управляемых
пневмоцилиндров |
| SJ3000-53-1A |
концевая секция |
нет |
– |
| SJ3000-50-1AS-C6 |
подвод воздуха |
6×1 |
– |
| SJ3000-50-1AS-C8 |
подвод воздуха |
8×1 |
– |
| SJ3A60-5CU-C4 |
2 пневмораспр. 3/2, Н.З. + Н.З. |
4×2 |
2×1x, Н.З. |
| SJ3A60-5CU-C6 |
2 пневмораспр. 3/2, Н.З. + Н.З. |
6×2 |
2×1x, Н.З. |
| SJ3B60-5CU-C4 |
2 пневмораспр. 3/2, Н.О. + Н.О. |
4×2 |
2×1x, Н.О. |
| SJ3B60-5CU-C6 |
2 пневмораспр. 3/2, Н.О. + Н.О. |
6×2 |
2×1х, Н.О. |
| SJ3С60-5CU-C4 |
2 пневмораспр. 3/2, Н.З. + Н.О. |
4×2 |
1×1х Н.З. и 1х Н.О. |
| SJ3С60-5CU-C6 |
2 пневмораспр.я 3/2, Н.З. + Н.О. |
6×2 |
1×1х, Н.З. и 1×1х, Н.О. |
| SJ3160-5CU-C4 |
1 пневмораспределитель 5/2 |
4×2 |
1×2х |
| SJ3160-5CU-C6 |
1 пневмораспределитель 5/2 |
6×2 |
1×2х |
| SJ3000-42-1A-1 |
Концевая секция с электр. коннектором |
нет |
– |

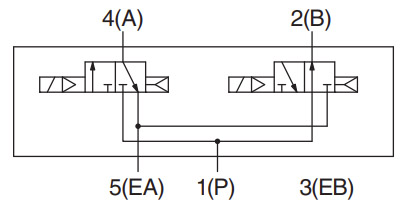

SJ3A60-5CU-Cx |
SJ3B60-5CU-Cx |
SJ3C60-5CU-Cx |
SJ3160-5CU-Cx |
Основные технические характеристики пневмораспределителей SJ3000
| Параметр |
Ед.
изм. |
Пневораспределители
серии SJ3000 |
| Диапазон рабочих давлений |
МПа |
0.15-0.7 |
| Диапазон рабочих температур |
°С |
-10-50 |
| Время срабатывания, не более |
мс |
30 |
| Максимальная частота срабатывания |
Гц |
10 |
| Пропускная способность |
л/мин |
0.12 |
| Индикация режима (вкл/откл) |
- |
LED |
| Напряжение питания |
В |
24 пост. |
| Потребляемая мощность |
Вт |
0.4 |
| Ресурс, циклов |
шт |
50 млн |
| Макс. количество станций (модулей) |
шт |
24 |
Модульный пневмоостров на основе секций серии SJ3000 в сборе
Индивидуальные пневмораспределители
Для вакуумных систем с количеством клапанов более 3-5 шт мы рекомендуем использовать модульные сборки, описанные выше. Тем более, если в вакуумной системе или установке есть другие потребители сжатого воздуха - тогда применение модульной системы тем более оправдано. Если количество клапанов меньше, то разумным вариантом является заказ вакуумных клапанов с уже установленными пневмораспределителями: при одинаковом уровне затрат это избавляет от подбора, закупки и монтажа пневмораспределителей, монтажных плит, уплотнений, присоединительных разъемов и т.п. Однако если по каким-либо причинам использование индивидуальных пневмораспределителе необходимо, поможем выбрать необходимые комплектующие. Несколько примеров можно найти ниже.

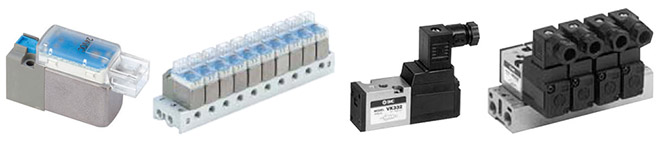

Примеры индивидуальных пневмораспределителей для управления клапанами.
Слева направо: пневмораспределитель серии V100 (компактный, на малые потоки, для клапанов на небольшие DN); пневмораспределители серии V100 на плите для коллективного монтажа (манифолде); пневмораспределитель серии VK (на средние потоки, для клапанов на большие DN); пневмораспределители серии VK на плите для коллективного монтажа (манифолде);
Мы планируем в дальнейшем дополнить этот раздел более детальной информацией.
Ручные пневмораспределители 3/2
 |
|
Пневмораспределители VHK3A позволяют подавать давление в пилотный порт исполнительных устройств в открытом состоянии (порты пневмораспределителя соединены) и сбрасывать давление с линии, присоединенной ко 2-му порту в закрытом состоянии (порт 2 соединен с атмосферой). Пневмораспределитель не симметричен: нельзя присоединять линию подачи давления ко 2-му порту, направление потока показано на корпусе пневмораспределителя стрелкой. Отметим, что существует исполнение VHK2A, которое работает как запорный клапан (нет сброса давления).
|
Модель
(код для заказа) |
O.D.1 (P порт), мм |
O.D.2, мм |
| VHK3A-04F-04F |
4 |
4 |
| VHK3A-06F-06F |
6 |
6 |
| VHK3A-08F-08F |
8 |
8 |
| VHK3A-10F-10F |
10 |
10 |
| VHK3A-12F-12F |
12 |
12 |
|
давления
