    Главная > Вакуумные клапаны > Запорные клапаны с пневматическим приводом > Трехпозиционные маятниковые клапаны / затворы с пневмоуправлением PV-Al-ISOxx-P3 (ISO-F, Al сплав) >

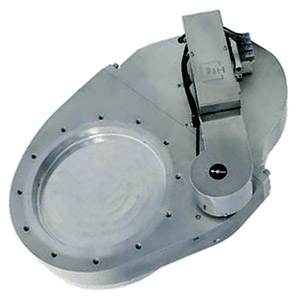

    Трехпозиционные маятниковые клапаны / затворы с пневматическим управлением (ISO-F, корпус из Al сплава)
    PV-Al-ISOxx-P3

    i Техническая справка по вакуумным клапанам


    • Исполнения: диаметр условного прохода 200, 250, 320 мм;
    • Привод - пневматический 2х, с дополнительной промежуточной позицией, пилотные клапаны и индикаторы положения в комплекте поставки;
    • Может использоваться для дросселирования (уменьшения скорости) откачки в промежуточном положении;
    • Присоединение к вакуумной системе - ISO-F;
    • Производитель: Highlight Tech. Corp. (HTC), Тайвань;
    • Материал корпуса: Al сплав;
    • Обработка поверхности: Al без дополнительной обработки или анодирование
    Общие сведения

    Выпускаются модификации (xx - диаметр условного прохода):
  • PV-Al-ISOxx-P3
    		•

    (xx=200, 250, 320; корпус из Al сплава) с индикаторами положения и пневмораспределителями (пилотными клапанами);
  • PV-AlH-ISOxx-P3
    		•

    (xx=200, 250, 320; корпус из Al сплава, с анодированным покрытием ("hard anodized"), хим. стойкое исполнение) с индикаторами положения и пневмораспределителями
    (пилотными клапанами).

    Тип/Геометрия: маятниковый, пневматический двухстороннего действия, с дополнительной промежуточной позицией
    Изоляция штока привода: компрессионное (эластомерное кольцо)
    Внешнее уплотнение: FKM (по заказу - другие материалы)
    Уплотнение седла клапана: FKM (по заказу - другие материалы)
    Диаметр условного прохода (DN): 200, 250, 320 мм
    Материал корпуса: Al сплав 6061-Е6, есть исполнения с анодированным покрытием
    Минимальное остаточное давление: 1×10-8 Торр
    Производитель: Highlight Tech. Corp., Тайвань
