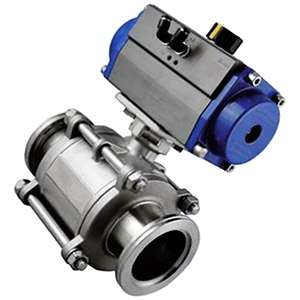

Шаровые клапаны с пневмоуправлением BV-KF-P2 (фланцы ISO-KF)BV-KFxx-P2
i
Техническая справка по вакуумным клапанам
Простая конструкция;
Максимальная проводимость при данном DN;
Возможна поставка с индикаторами положения;
В комплект поставки могут быть включены пилотные пневматические клапаны (клапан);
Компактность
Общие сведения
Тип/Геометрия: дисковый, пневматический двухстороннего действия (P2)
Изоляция штока привода: компрессионное уплотнение (PTFE)
Материал внешнего уплотнения: PTFE
Уплотнение поворотного шара: PTFE
Диаметр условного прохода (DN): 25, 40, 50 мм
Материал корпуса: нерж.сталь AISI 316
Минимальное остаточное давление: 1×10-4 Торр
Производитель: Highlight Tech. Corp., Тайвань
Основные технические характеристики
Характеристика (параметр)
Ед. изм.
BV-ISO80-P2
BV-ISO100-P2
Тип привода *)
–
P2
P2
Давление воздуха (пилотное)
кг/см2
4 – 7
4 – 7
Пилотные порты
–
NPT¼"
NPT¼"
Диапазон давлений
Торр
2 атм. – 1×10-4
2 атм. – 1×10-4
Диапазон рабочих температур
°C
5 – 80
5 – 80
Натекание
мбар л/сек
≤9×10-7
≤9×10-7
Материал корпуса
–
AISI316
AISI316
Материал уплотнений
–
PTFE
PTFE
Тип присоединительного фланца
–
ISO-K80
ISO-K100
Примечания:
*)
P2 - пневматический привод двухстороннего действия.
Габаритные размеры
Модель
A, мм
B, мм
C, мм
D, мм
Фланцы
BV-ISO80-P2 (ISO80KBV242P2)
342
242
166
83
ISO-K80
BV-ISO100-P2 (ISO100KBV254P2)
395
254
223
111.5
ISO-K100
