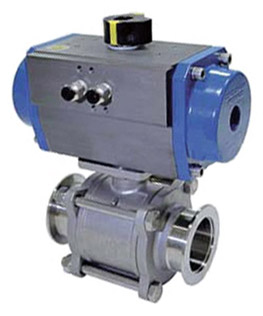

Шаровые клапаны с пневмоуправлением BV-KF-P2 (фланцы ISO-KF)BV-KFxx-P2
i
Техническая справка по вакуумным клапанам
Простая конструкция;
Максимальная проводимость при данном DN;
Возможна поставка с индикаторами положения;
В комплект поставки могут быть включены пилотные пневматические клапаны (клапан);
Компактность
Общие сведения
Тип/Геометрия:
дисковый, пневматический двухстороннего действия (P2)
Изоляция штока привода:
компрессионное уплотнение (PTFE, o'ring)
Материал внешнего уплотнения:
PTFE
Уплотнение поворотного шара:
PTFE
Диаметр условного прохода (DN):
25, 40, 50 мм
Материал корпуса:
нерж.сталь AISI 316
Минимальное остаточное давление:
1×10-4 Торр
Производитель:
Highlight Tech. Corp., Тайвань
Основные технические характеристики
Характеристика (параметр)
Ед. изм.
BV-KF25-P2
BV-KF40-P2
BV-KF50-P2
Тип привода *)
–
P2
P2
P2
Давление воздуха (пилотное)
кг/см2
4 – 7
4 – 7
4 – 7
Пилотные порты
–
NPT⅛"
NPT¼"
NPT¼"
Диапазон давлений
Торр
2 атм. – 1×10-4
2 атм. – 1×10-4
2 атм. – 1×10-4
Диапазон рабочих температур
°C
5 – 80
5 – 80
5 – 80
Натекание
мбар л/сек
≤9×10-7
≤9×10-7
≤9×10-7
Материал корпуса
–
AISI316
AISI316
AISI316
Материал уплотнений
–
PTFE
PTFE
PTFE
Тип присоединительного фланца
–
ISO-KF25
ISO-KF40
ISO-KF50
Примечания:
*)
P2 - пневматический привод двухстороннего действия.
Габаритные размеры
Модель
A, мм
B, мм
C, мм
D, мм
Фланцы
BV-KF25-P2 (KF25BV107P2)
173
107
71
41.5
ISO-KF25
BV-KF40-P2 (KF40BV130P2)
216
130
88
48
ISO-KF40
BV-KF50-P2 (KF50BV151P2)
247
151
99
55.1
ISO-KF50
