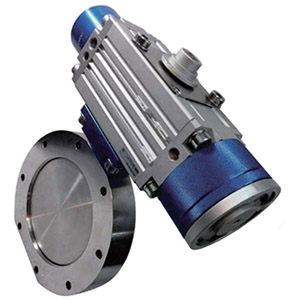

Трехпозиционные дисковые клапаны с пневмоуправлением BFV-ISOF-P3 (фланцы ISO-F)BFV-KFxx-P3
i
Техническая справка по вакуумным клапанам
Клапан может быть использован для дросселирования откачки в промежуточном положении, это положение предустанавливается;
Максимальная проводимость в открытом состоянии при данном DN;
Возможна поставка с индикаторами положения;
В комплект поставки могут быть включены пилотные пневматические клапаны (клапан);
Компактность;
Ресурс более 1,5 млн. циклов
Общие сведения
Тип/Геометрия: дисковый трехпозиционный, пневматический двухстороннего действия с промежуточным положением (P3)
Изоляция штока привода: компрессионное уплотнение (FKM, o'ring)
Материал внешнего уплотнения: FKM
Уплотнение поворотного диска: FKM
Диаметр условного прохода (DN): 63, 100, 160 мм
Материал корпуса: нерж.сталь AISI 304
Минимальное остаточное давление: 1×10-8 Торр
Производитель: Highlight Tech. Corp., Тайвань
Габаритные размеры
Модель
A, мм
B, мм
C, мм
D, мм
E, мм
F, мм
G, мм
BFV-ISOF63-P3 (ISO63BFVP3)
36
21
15
83
130
259
199
BFV-ISOF100-P3 (ISO100BFVP3)
30
36
36
83
165
295
218
BFV-ISOF160-P3 (ISO160BFVP3)
40
55.5
55.5
100
225
385
275
Модель
H, мм
h×no
I, мм
P.C.D.,мм
T, мм*)
Фланцы
BFV-ISOF63-P3 (ISO63BFVP3)
268.5
M8×4
63
110
12
ISO-F63
BFV-ISOF100-P3 (ISO100BFVP3)
268.5
M8×8
100
145
12
ISO-F100
BFV-ISOF160-P3 (ISO160BFVP3)
312
M10×8
150
200
15
ISO-F160
Примечание: *) T - глубина резьбы в отверстиях фланцев ISO-F
