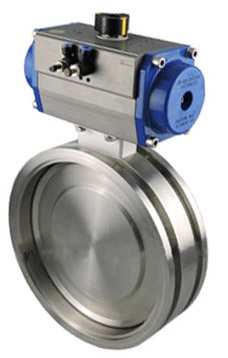

Дисковые клапаны с пневмоуправлением BFV-ISO-P2 (фланцы ISO-K)BFV-ISOxx-P2
i
Техническая справка по вакуумным клапанам
Простая конструкция;
Максимальная проводимость при данном DN;
Возможна поставка с индикаторами положения;
В комплект поставки могут быть включены пилотные пневматические клапаны (клапан);
Компактность;
Ресурс до замены внешнего уплотнения ~ 200 тыс. циклов
Общие сведения
Тип/Геометрия: дисковый, пневматический двухстороннего действия (P2)
Изоляция штока привода: компрессионное уплотнение (FKM, o'ring)
Материал внешнего уплотнения: FKM
Уплотнение поворотного диска: FKM
Диаметр условного прохода (DN): 250 мм
Материал корпуса: нерж.сталь AISI 304
Минимальное остаточное давление: 1×10-8 Торр
Производитель: Highlight Tech. Corp., Тайвань
Габаритные размеры
Модель
A, мм
B, мм
C, мм
D, мм
E, мм
F, мм
G, мм
H, мм
I, мм
Фланец
BFV-ISO250-P2 (ISOK250BFVP2)
88
82.5
82.5
126
290
457
312
251
230
ISO-K 250
