Индикаторы положения - 2 герконовых и визуальный (LED);
В комплект поставки может быть включен пилотный пневматический клапан;
Электрические выводы индикаторов положения и пилотного клапана выведены на единый разъем - удобное подключение;
Al корпус имеет малое газоотделение на высоком вакууме

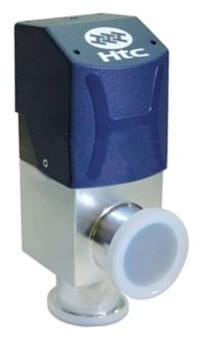

Общие сведения

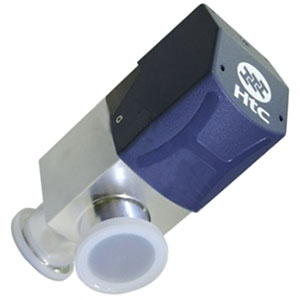

По конструкции корпуса и сильфонного узла клапаны AVHL-Al-KFxx-P1V-E аналогичны клапанам AVHL-Al-KFxx-P1-E, однако для более удобного присоединения коммуникаций (к индикаторам положения и пилотному клапану) они снабжены чехлом, на стенке которого смонтирован разъем для подачи напряжений питания и вывода выходных сигналов, а также цанговый быстроразъемный порт для присоединения магистрали сжатого воздуха (см. рис.). Такое решение в терминологии производителя называется "All-In-One". Таким образом, вместо использования клеммников для стыковки проводов достаточно присоединить распаянный разъем к клапану - упрощается процедура присоединения / демонтажа клапана. Это интересное решение от производителя, однако высокая надежность клапанов делает процедуры присоединения / демонтажа клапана достаточно редкими.
Для клапанов серий AVHL предусмотрены следующие опции: наличие пневмораспределителя, различные материалы уплотнения седла клапана, опция прогрева клапана с применением теплового кожуха.
Стандартным материалом уплотнения седла является FKM (фторкаучук). По заказу уплотнение седла клапана может быть выполнено из других материалов, в том числе из материалов с повышенной химической стойкостью.
Для подачи воздуха используется цанговое быстроразъемное соединение.

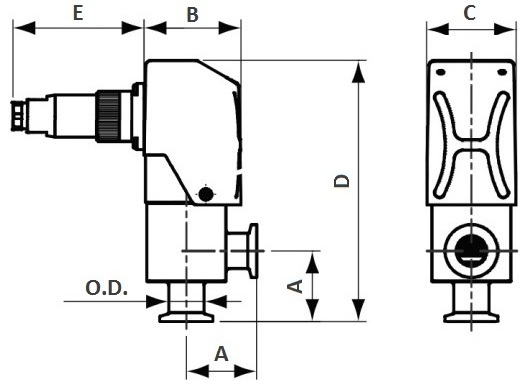

Габаритные размеры
Модель
O.D., мм
A, мм
B, мм
C, мм
D, мм
E, мм
AVHL-AL-KF16-P1-E
20
40
55
51
148
76
AVHL-AL-KF25-P1-E
28
50
65.5
60
153
76
AVHL-AL-KF40-P1-E
45
65
81
75
201
76
Код заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-KF
Для заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-KF необходимо выбрать диаметр условного прохода, материал корпуса, материал уплотнений,
наличие пневмораспределителей и индикаторов положения и некоторые другие опции.
Эта информация указывается в коде заказа следующим образом:
AV
H
L
–
AL
/#1
/#2
–
KF
DN
–
P1
V
–
E
–
H
AV
–
Категория: AV - Клапан угловой / Angle Valve;
H
–
Наличие и тип сильфона:
• пусто (поле не заполнено)
-
сильфона нет, внешнее уплотнение штока клапана эластомерным кольцом;
• B
-
сварной сильфон;
• H
-
гидроформованный сильфон
L
–
Исполнение All-in-one c индикаторами положения
AL
–
Материал корпуса клапана:
• пусто или 304 или SS
-
нержавеющая сталь AISI 304;
• 316
-
нержавеющая сталь AISI 316;
• AL
-
алюминиевый сплав A6061-T6
#1
–
Материал защитного покрытия внутренней поверхности корпуса клапана (Указывается только для клапанов с защитным покрытием):
• пусто (поле не заполнено)
-
защитное покрытие отсутствует;
• PCTFE
-
тефлон;
#2
–
Материалы уплотнений, перечисляются в следующем порядке (через символ "/"): / внутреннее (уплотнение седла) / внешнее / штока привода, последнее - только для клапанов, не имеющих сильфона. Опция указываются только если уплотнения отличаются от стандартного (FKM).
• пусто (поле не заполнено)
-
FKM (витон);
• NBR
-
NBR (нитрил);
• FFKM или код разновидности FFKM
-
FFKM (перфторированный каучук);
KF
–
Обозначение типа (стандарта) присоединительных фланцев: ISO-KF
DN
–
Диаметр условного прохода в мм, выбирается из стандартного ряда: 16, 25, 40 мм
P1
–
Тип привода:
• P1
-
пневматический одностороннего действия нормально закрытый
• P1O
-
пневматический одностороннего действия нормально открытый;
Примечание:
В перечне опций для справки указаны опции для всех типов клапанов, произведенных HTC. Серым цветом отмечены опции, недоступные для AVHL-AL-KFxx-P1
(угловой клапан с гидроформованным сильфоном, Al корпус, пневматический привод одностороннего действия, тип Е (для Европы), исполнение «All-in-one»). Для этих опций/исполнений приведены ссылки на страницы
с описанием и техническими характеристиками соответствующих клапанов. Обозначение производителя AVABHLS-KFxx-P-E.
