Большой ресурс - более 1 млн. циклов открытие/закрытие;
Низкая стоимость;
Сильфонный, рассчитан на высокий вакуум;
Возможно исполнение с индикаторами положения;
Возможна поставка с химически стойкими уплотнениями;
Низкое газоотделение на высоком вакууме
Общие сведения

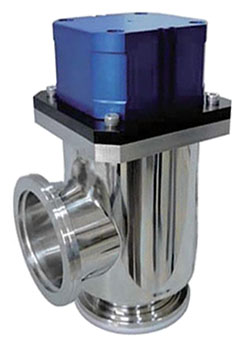

Угловые клапаны AVH-P1 сильфонного типа с пневматическим приводом одностороннего действия - клапаны общего применения, рассчитаны на диапазон давлений от атмосферного до 1х10-8 Торр. Обладают высоким ресурсом - выдерживают более 1 млн. циклов открытие/закрытие. Материал корпуса и сильфонного узла - нержавеющая сталь, сильфон гидроформованный.
Для клапанов серий AVH-P1 предусмотрены следующие опции: наличие индикатора положения, наличие пневмораспределителя, различные материалы уплотнения седла клапана, опция прогрева клапана с применением теплового кожуха.

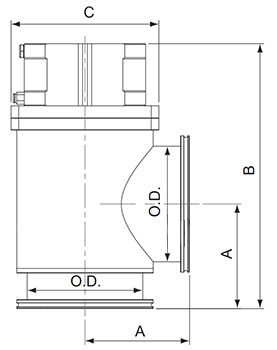

Клапаны выпускаются в двух региональных исполнениях - тип A (USA), тип E (Europe). Исполнения A и E одинаковы по техническим характеристикам, но отличаются по габаритным размерам (см. габаритные размеры).
Стандартным материалом уплотнения является FKM (фторкаучук). По заказу внешнее уплотнение и уплотнение седла клапана могут
быть выполнено из других материалов, в том числе из материалов с повышенной химической стойкостью.
Код заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-K
Для заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-K необходимо выбрать диаметр условного прохода, материал корпуса, материал уплотнений,
наличие пневмораспределителей и индикаторов положения, региональное исполнение и, при необходимости, указать наличие нагревателя.
Эта информация указывается в коде заказа следующим образом:
AV
H
S
–
304
/#1
/#2
–
ISO
DN
–
P1
V
–
E
–
H
AV
–
Категория: AV - Клапан угловой / Angle Valve;
H
–
Наличие и тип сильфона:
• пусто (поле не заполнено)
-
сильфона нет, внешнее уплотнение штока клапана эластомерным кольцом;
• B
-
сварной сильфон;
• H
-
гидроформованный сильфон
S
–
Наличие индикаторов положения:
• пусто (поле не заполнено)
-
индикаторы положения отсутствуют;
• S
-
клапан имеет 2 индикатора положения (открыт/закрыт)
304
–
Материал корпуса клапана:
• пусто или 304 или SS
-
нержавеющая сталь AISI 304;
• 316
-
нержавеющая сталь AISI 316;
• AL
-
алюминиевый сплав A6061-T6
#1
–
Материал защитного покрытия внутренней поверхности корпуса клапана (Указывается только для клапанов с защитным покрытием):
• пусто (поле не заполнено)
-
защитное покрытие отсутствует;
• PCTFE
-
тефлон
#2
–
Материалы уплотнений, перечисляются в следующем порядке (через символ "/"): / внутреннее (уплотнение седла) / внешнее / штока привода, последнее - только для клапанов, не имеющих сильфона. Опция указываются только если уплотнения отличаются от стандартного (FKM).
• пусто (поле не заполнено)
-
FKM (витон);
• NBR
-
NBR (нитрил);
• FFKM или код разновидности FFKM
-
FFKM (перфторированный каучук);
ISO
–
Обозначение типа (стандарта) присоединительных фланцев: ISO-K
DN
–
Диаметр условного прохода в мм, выбирается из стандартного ряда: 100, 160 мм
P1
–
Тип привода:
• P1
-
пневматический одностороннего действия нормально закрытый;
• P1O
-
пневматический одностороннего действия нормально открытый;
В перечне опций для справки указаны опции для всех типов клапанов, произведенных HTC. Серым цветом отмечены опции, недоступные для AVH-ISOxx-P1
(угловые клапаны с пневматическим приводом одностороннего действия, с гидроформованным сильфоном, корпус выполнен из нержавеющей стали, фланцы стандарта ISO-K). Для этих опций/исполнений приведены ссылки на страницы с описанием и техническими характеристиками соответствующих клапанов. Обозначение производителя AVBHS-ISOxx-P.
