    Главная > Вакуумные клапаны > Запорные клапаны с пневматическим приводом > Угловые сильфонные вакуумные клапаны с пневмоуправлением XMC-xxC (корпус из нержавеющей стали) >

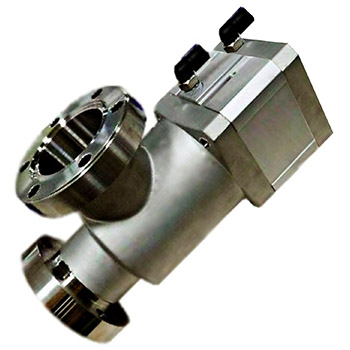

    Угловые сильфонные вакуумные клапаны с пневматическим управлением XMC-xxC (фланцы CF, корпус из нержавеющей стали, P2)
    XMC-xxC

    i Техническая справка по вакуумным клапанам
    • Высокая надежность, низкая стоимость;
    • Компактность, небольшой вес;
    • Корпус изготовлен из единой заготовки: на корпусе нет сварных швов;
    • Высокая проводимость;
    • Электрополировка поверхностей, находящихся в контакте с вакуумом;
    • Большой ресурс - более 2 млн. циклов;
    • Большой выбор опций, расширяющих возможности использования клапанов
    Общие сведения

    Угловые клапаны серии XMC сильфонного типа с пневматическим приводом двустороннего действия рассчтаны на диапазон давлений от атмосферного до 1х10-6 Па. Материал корпуса и сильфонного узла- нержавеющая сталь. С фланцами CF выпускаются клапаны с диаметром условного прохода (ДУ) 16, 40, 63 мм. В зависимости от исполнения диапазон рабочих температур составляет 5-60оС (стандартное исполнение) или 5-150оС (высокотемпературное исполнение, доступно не для всех модификаций).

    Для клапанов серий XMC предусмотрено большое количество опций: визуальный индикатор открытого состояния, сигнализация открытого и(или) закрытого состояния, различные материалы для уплотнения седла.

    Стандартным материалом уплотнения является FKM (фторкаучук (витон)). По заказу уплотнение клапана может быть выполнено из материалов с повышенной химической стойкостью (в том числе к агрессивным газам).

    Тип/Геометрия: тарельчатый угловой
    Изоляция штока привода: сильфонная (нерж. сталь, гидроформованный)
    Внешнее уплотнение: FKM (по заказу - другие материалы)
    Уплотнение седла клапана: FKM (по заказу - другие материалы)
    Диаметр условного прохода (DN): 16, 40, 63 мм
    Материал корпуса: нержавеющая сталь AISI304
    Минимальное остаточное давление: 1×10-8 Торр
    Производитель: SMC Corp., Япония

    Основные технические характеристики
    Характеристика (параметр) Ед. изм. XMC-16C XMC-40C XMC-63C
    Тип привода – двустороннего действия
    Диапазон рабочих температур °C стандартное исполнение: 5 – 60
    высокотемпературное исполнение: 5 – 150
    Проводимость л/с ≥5 ≥45 ≥160
    Натекание, внутреннее уплотнение м3×Па/с ≤1.3×10-10
    Натекание, внешнее уплотнение м3×Па/с ≤1.3×10-11
    Диапазон давлений Па от атмосферного до 1×10-6
    Присоединительные фланцы – CF16 CF40 CF63
    Рабочее (управляющее) давление воздуха МПа 0.3-0.6 0.3-0.6 0.3-0.6
    Масса кг 0.40 1.76 5.16
    Материал корпуса – нерж. сталь SCS13 (SUS304)
    Материал сильфона – нержавеющая сталь AISI316L
    Материал уплотнений – фторкаучук (FKM, витон)
    Присоединительные порты для подачи/сброса давления воздуха – M5 Rc⅛" Rc⅛"
    Время закрытия при управляющем давлении 0,5 МПа сек 0.08 0.35 0.54
    Ресурс, циклов – не менее 2 млн. циклов
    Конструкция

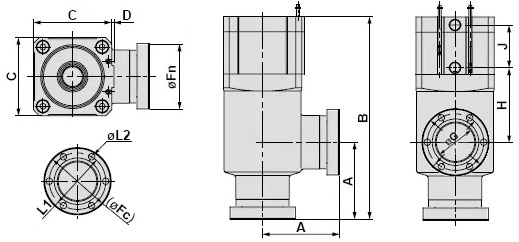

    Габаритные размеры

    Модель A, мм B, мм C, мм D, мм Fn, мм Fd, мм Fc, мм G, мм H, мм J, мм P.C.D L1 L2
    XMC-16C 40 100 38 1 30 – 34 17 40 26 P.C.D 27.0 6-Ø4.4
    XMC-40C 65 171 66 2 55 – 70 41 63 36 P.C.D 58.7 6-Ø6.6
    XMC-63C 88 209 100 3 87 95 114 70 69 45 P.C.D 92.1 8-Ø8.4
