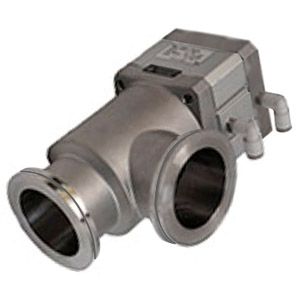

    Угловые сильфонные вакуумные клапаны с пневматическим управлением XMC-xxD (фланцы ISO-K, корпус из нержавеющей стали, P2)
    XMC-xxD

    i Техническая справка по вакуумным клапанам

    • Высокая надежность, низкая стоимость;
    • Компактность, небольшой вес;
    • Корпус изготовлен из единой заготовки: на корпусе нет сварных швов;
    • Высокая проводимость;
    • Электрополировка поверхностей, находящихся в контакте с вакуумом;
    • Большой ресурс - более 2 млн. циклов;
    • Большой выбор опций, расширяющих возможности использования клапанов
    Общие сведения

    Угловые клапаны серии XMC сильфонного типа с пневматическим приводом двустороннего действия рассчтаны на диапазон давлений от атмосферного до 1х10-6 Па. Материал корпуса и сильфонного узла- нержавеющая сталь. С фланцами ISO-K выпускаются модификации с диаметром условного прохода (ДУ) 63, 80 мм. В зависимости от исполнения диапазон рабочих температур составляет 5-60оС (стандартное исполнение) или 5-150оС (высокотемпературное исполнение, доступно не для всех модификаций).

    Для клапанов серий XMC предусмотрено большое количество опций: визуальный индикатор открытого состояния, сигнализация открытого и(или) закрытого состояния, различные материалы для уплотнения седла.

    Стандартным материалом уплотнения является FKM (фторкаучук (витон)). По заказу уплотнение клапана может быть выполнено из материалов с повышенной химической стойкостью (в том числе к агрессивным газам).

    Тип/Геометрия: тарельчатый угловой
    Изоляция штока привода: сильфонная (нерж. сталь, гидроформованный)
    Внешнее уплотнение: FKM (по заказу - другие материалы)
    Уплотнение седла клапана: FKM (по заказу - другие материалы)
    Диаметр условного прохода (DN): 63, 80 мм
    Материал корпуса: нержавеющая сталь AISI304
    Минимальное остаточное давление: 1×10-8 Торр
    Производитель: SMC Corp., Япония

    Основные технические характеристики
    Характеристика (параметр) Ед. изм. XMC-63D XMC-80D
    Тип привода – двустороннего действия
    Диапазон рабочих температур °C стандартное исполнение: 5 – 60
    высокотемпературное исполнение: 5 – 150
    Проводимость л/с ≥160 ≥200
    Натекание, внутреннее уплотнение (седло) м3×Па/с ≤1.3×10-10
    Натекание, внешнее уплотнение (сильф.узла) м3×Па/с ≤1.3×10-11
    Диапазон давлений Па от атмосферного до 1×10-6
    Присоединительные фланцы – ISO-K63 ISO-K80
    Рабочее (управляющее) давление воздуха МПа 0.3-0.6 0.3-0.6
    Масса кг 3.80 6.30
    Материал корпуса – нерж. сталь SCS13 (SUS304)
    Материал сильфона – нержавеющая сталь AISI316L
    Материал уплотнений – фторкаучук (FKM, витон)
    Присоединительные порты для подачи / сброса давления воздуха – Rc⅛" Rc⅛"
    Время закрытия *) сек 0.54 0.7
    Ресурс, циклов – не менее 2 млн. циклов

    Примечание:
    *) При управляющем давлении 0,5 МПа.
    Конструкция

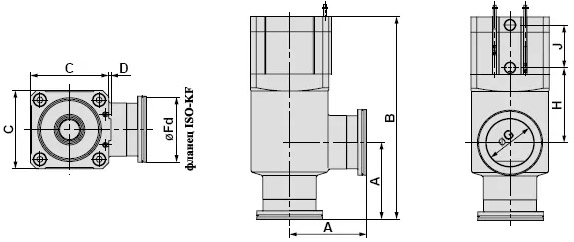

    Габаритные размеры

    Модель A, мм B, мм C, мм D, мм Fn, мм Fd, мм Fc, мм G, мм H, мм J, мм P.C.D L1 L2
    XMC-63D 88 209 100 3 87 95 114 70 69 45 P.C.D 92.1 8×Ø8.4
    XMC-80D 90 250 117 3 114 110 – 83 96 56 – –
