    Угловые сильфонные вакуумные клапаны плавной откачки с пневматическим управлением XMD-xxD (фланцы ISO-K, корпус из нерж.стали, 2×P1)
    XMD-xxD

    i Техническая справка по вакуумным клапанам

    • Высокая надежность, низкая стоимость;
    • Компактность, небольшой вес;
    • Корпус изготовлен из единой заготовки: на корпусе нет сварных швов;
    • Высокая проводимость;
    • Электрополировка поверхностей, находящихся в контакте с вакуумом;
    • Большой ресурс - более 2 млн. циклов;
    • Большой выбор опций, расширяющих возможности использования клапанов

    Общие сведения

    Угловые клапаны серии XMD сильфонного типа с пневматическим приводом одностороннего действия предназначены для обеспечения плавной откачки и рассчтаны на диапазон давлений от атмосферного до 1х10-6 Па. Материал корпуса и сильфонного узла- нержавеющая сталь. С фланцами ISO-K выпускаются модификации с диаметром условного прохода (ДУ) 63, 80 мм. В зависимости от исполнения диапазон рабочих температур составляет 5-60оС (стандартное исполнение) или 5-150оС (высокотемпературное исполнение, доступно не для всех модификаций).

    Для клапанов серий XMD предусмотрено большое количество опций: визуальный индикатор открытого состояния, сигнализация открытого и (или) закрытого состояния, различные материалы для уплотнения седла.

    Стандартным материалом уплотнения является FKM (фторкаучук (витон)). По заказу уплотнение клапана может быть выполнено из материалов с повышенной химической стойкостью (в том числе к агрессивным газам).

    Тип/Геометрия: тарельчатый угловой
    Изоляция штока привода: сильфонная (нерж. сталь, гидроформованный)
    Внешнее уплотнение: FKM (по заказу - другие материалы)
    Уплотнение седла клапана: FKM (по заказу - другие материалы)
    Диаметр условного прохода (DN): 63, 80 мм
    Материал корпуса: нержавеющая сталь AISI304
    Минимальное остаточное давление: 1×10-8 Торр
    Производитель: SMC Corp., Япония

    Основные технические характеристики
    Характеристика (параметр) Ед. изм. XMD-63D XMD-80D
    Тип привода – Н.З. (нормально закрытый)
    Диапазон рабочих температур °C стандартное исп.: 5 – 60
    высокотемпер. исп.: 5 – 150
    Проводимость, главный выхлопной клапан л/с ≥160 ≥200
    Проводимость, клапан предварительного выхлопа л/с ≥4 - 18 ≥4 - 18
    Натекание, внутреннее уплотнение м3×Па/с ≤1.3×10-10
    Натекание, внешнее уплотнение м3×Па/с ≤1.3×10-11
    Диапазон давлений Па от атмосферного до 1×10-6
    Присоединительные фланцы – ISO-K63 ISO-K80
    Рабочее (управляющее) давление воздуха МПа 0.4-0.7 0.4-0.7
    Масса кг 4.10 6.8
    Материал корпуса – нерж. сталь SCS13 (SUS304)
    Материал сильфона – нержавеющая сталь AISI316L
    Материал уплотнений – фторкаучук (FKM, витон)
    Присоединительные порты для подачи/сброса давления воздуха – Rc⅛" Rc⅛"
    Ресурс, циклов – не менее 2 млн. циклов
    Конструкция

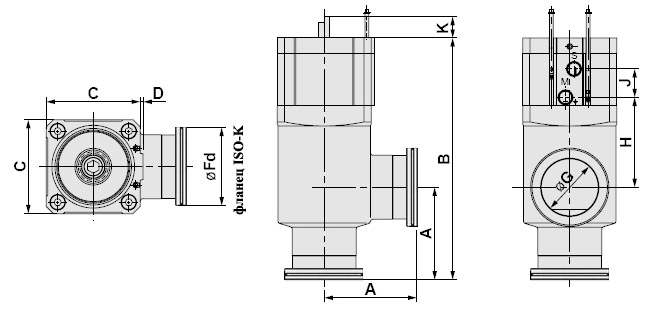

    Габаритные размеры

    Модель A, мм B, мм C, мм D, мм Fn, мм Fd, мм Fc, мм G, мм H, мм J, мм K, мм P.C.D L1 L2
    XMD-63D 88 217 100 3 87 95 114 70 72 20 19.5 P.C.D 92.1 8×Ø8.4
    XMD-80D 90 256 117 3 114 110 – 83 98 20 26.5 – –
