Угловые вакуумные клапаны с пневматическим управлением XLG-xxD (фланцы ISO-K, корпус из Al сплава, без сильфона, P2)
XLG-xxD, XLGV-xxD
i
Техническая справка по вакуумным клапанам
 |
|
- Наличие клапанов с большим ДУ (до 160 мм);
- Высокая надежность при низкой стоимости;
- Высокая стойкость по отношению к агрессивным газам;
- Отсутствие загрязнений, связанных с тяжелыми металлами;
- Малый вес и габариты, компактность;
- Однородность температуры в объме клапана при прогреве;
- Большой выбор опций, позволяющих использовать клапан во всех необходимых случаях
|
Общие сведения
|

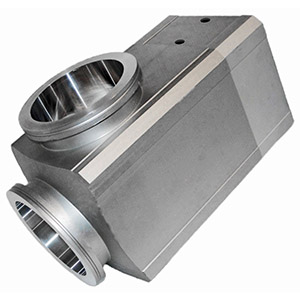

Угловые клапаны серии XLG имеют внешнее кольцевое уплотнение, выполненное из фторкаучука ('o-ring") и пневматический привод двойного действия (закрытие и открытие осуществляется подачей давления в соответствующий пневмоцилиндр). Клапана рассчтаны на диапазон давлений от атмосферного до 1х10-5 Па. Материал корпуса - алюминиевый сплав. Выпускаются модификации с диаметром условного прохода (ДУ) 16, 25, 40, 50, 63, 80, 100, 160 мм (последние два - изготавливаются по заказу). В зависимости от исполнения диапазон рабочих температур составляет 5-60оС (стандартное исполнение) или 5-150оС (высокотемпературное исполнение, доступно не для всех модификаций). Достоинством клапанов с корпусом, выполненым из алюминия, является низкая стоимость, низкий вес, возможность использования при работе с агрессивными газами и существенно более высокая однородность температуры во внутреннем объеме клапана при его прогреве.
Угловые клапана серии XLGV имею аналогичную конструкцию и отличаются наличием одного или двух дополнительных соленоидов, управляющих подачей воздуха в пневмоцилиндр (пневмоцилиндры). Клапана XLGV не выпускаются в исполнении, предназначенном для работы при высоких темпетатурах.
Нагреватель, установленный на клапан |
Индикаторы положения, установленные на клапан |
Для клапанов серий XLG/XLGV предусмотрено большое количество опций:
визуальный индикатор открытого состояния, встроеный нагреватель (до 100 или 120оС), сигнализация открытого и(или) закрытого состояния, различные материалы для уплотнения седла, питание дополнительных соленоидов различных стандартов.
Стандартным материалом уплотнения является FKM (фторкаучук (витон)). По заказу уплотнение клапана может быть выполнено из материалов с повышенной химической стойкостью (в том числе к агрессивным газам).
|
|
| Тип/Геометрия: |
тарельчатый угловой |
| Изоляция штока привода: |
кольцевое уплотнение (FKM o'ring, без сильфона) |
| Внешнее уплотнение: |
FKM (по заказу - другие материалы) |
| Уплотнение седла клапана: |
FKM (по заказу - другие материалы) |
| Диаметр условного прохода (DN): |
63,80 мм |
| Материал корпуса: |
Al сплав A6063 |
| Минимальное остаточное давление: |
1×10-8 Торр |
| Производитель: |
SMC Corp., Япония |
Основные технические характеристики
| Характеристика (параметр) |
Ед.изм. |
XLG-63D |
XLG-80D |
XLGV-63D |
XLGV-80D |
| Тип привода |
– |
двустороннего действия |
| Диапазон рабочих температур |
°C |
стандартное исп.: 5 – 60
высокотемпер. исп.: 5 – 150 |
5 – 50 |
| Проводимость |
л/с |
≥160 |
≥200 |
≥160 |
≥200 |
| Натекание, внутреннее уплотнение |
м3×Па/с |
≤1.3×10-10 (при нормальных условиях) |
| Натекание, внешнее уплотнение |
м3×Па/с |
≤1.3×10-10 (при нормальных условиях) |
| Диапазон давлений |
Па |
от атмосферного до 1×10-5 |
| Присоединительные фланцы |
– |
ISO-K63 |
ISO-K80 |
ISO-K63 |
ISO-K80 |
| Рабочее (управляющее) давление воздуха |
МПа |
0.3-0.6 |
0.3-0.6 |
0.3-0.6 |
0.3-0.6 |
| Масса |
кг |
2.3 |
4.1 |
2.4 |
4.2 |
| Материал корпуса |
– |
Al сплав A6063 |
| Материал уплотнений |
– |
фторкаучук (FKM, витон) |
| Присоединительные порты для подачи давления воздуха |
– |
Rc⅛" |
Rc⅛" |
M5 |
M5 |
| Присоединительные порты для сброса давления воздуха |
– |
– |
– |
M5 |
M5 |

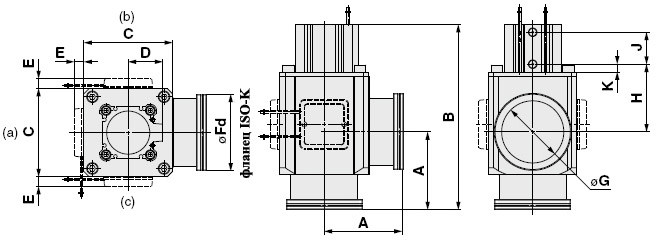

Габаритные размеры
Клапаны XLG-xxD (без пневмораспределителей)
|
| Модель |
A, мм |
B, мм |
C, мм |
D, мм |
E *), мм |
Fn, мм |
Fd, мм |
G, мм |
H, мм |
J, мм |
K, мм |
| XLG-63D |
88 |
209 |
100 |
39 |
11 |
87 |
95 |
70 |
76.5 |
36 |
9 |
| XLG-80D |
90 |
250 |
117 |
45.5 |
11 |
114 |
110 |
83 |
105 |
44 |
9 |
Примечание:
*) Размер E - для клапанов с установленными нагревателями.
Буквами (a), (b), (c) обозначено возможное расположение нагревателя

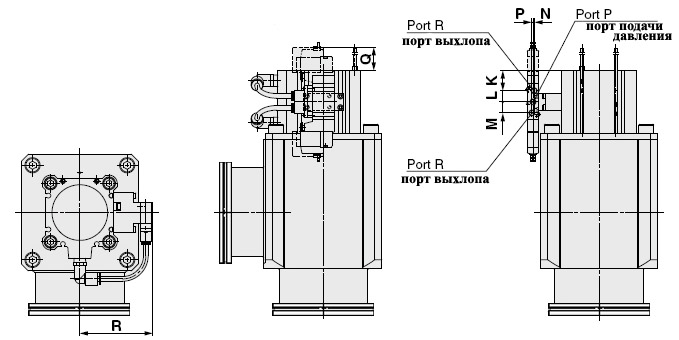

Клапаны XLGV-xx (xx= 63, 80; с пневмораспределителями)
|
| Модель |
K, мм |
L, мм |
M, мм |
N, мм |
P, мм |
Q, мм |
R, мм |
| XLGV-63D |
17.4 |
9.5 |
9.5 |
1 |
1 |
23.5 |
52.6 |
| XLGV-80D |
23.5 |
9.5 |
9.5 |
1 |
1 |
62.3 |
70.8 |
Остальные размеры клапанов XLGV соответствуют размерам клапанов XLG.
|
