Угловые сильфонные вакуумные клапаны с пневматическим управлением XLC-xxD (фланцы ISO-K, корпус из Al сплава, без сильфона, P2)
XLC-xx, XLCV-xx
i
Техническая справка по вакуумным клапанам
 |
|
- Высокая надежность при низкой стоимости;
- Высокая стойкость по отношению к агрессивным газам;
- Отсутствие загрязнений, связанных с тяжелыми металлами;
- Малый вес и габариты, компактность;
- Однородность температуры в объме клапана при прогреве;
- Большой выбор опций, позволяющих использовать клапан во всех необходимых случаях
|
Общие сведения

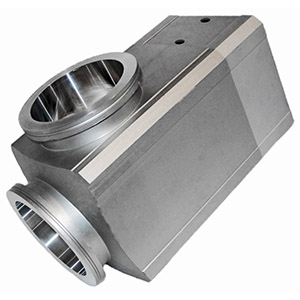

Угловые клапаны серии XLC сильфонного типа с пневматическим приводом двойного действия (закрытие и открытие осуществляется подачей давления в соответствующий пневмоцилиндр) рассчтаны на диапазон давлений от атмосферного до 1х10-6 Па. Материал корпуса - алюминиевый сплав, сильфонного узла - нержавеющая сталь. Выпускаются модификации с диаметром условного прохода (ДУ) 63, 80 мм. В зависимости от исполнения диапазон рабочих температур составляет 5-60оС (стандартное исполнение) или 5-150оС (высокотемпературное исполнение, доступно не для всех модификаций). Достоинством клапанов с корпусом, выполненым из алюминия, является низкая стоимость, низкий вес, возможность использования при работе с агрессивными газами и существенно более высокая однородность температуры во внутреннем объеме клапана при его прогреве.
Нагреватель, установленный на клапан |
Индикаторы положения, установленные на клапан |
Угловые клапана серии XLCV имею аналогичную конструкцию и отличаются наличием одного или двух дополнительных соленоидов, управляющих подачей воздуха в пневмоцилиндр (пневмоцилиндры). Клапана XLCV не выпускаются в исполнении, предназначенном для работы при высоких темпетатурах.
Для клапанов серий XLC/XLCV предусмотрено большое количество опций:
визуальный индикатор открытого состояния, встроенный нагреватель (до 100 или 120оС), сигнализация открытого и(или) закрытого состояния, различные материалы для уплотнения седла, питание дополнительных соленоидов различных стандартов.
|
Стандартным материалом уплотнения является FKM (фторкаучук (витон)). По заказу уплотнение клапана может быть выполнено из материалов с повышенной химической стойкостью (в том числе к агрессивным газам).
| Тип/Геометрия: |
тарельчатый угловой |
| Изоляция штока привода: |
сильфонная (нерж. сталь, гидроформованный) |
| Внешнее уплотнение: |
FKM (по заказу - другие материалы) |
| Уплотнение седла клапана: |
FKM (по заказу - другие материалы) |
| Диаметр условного прохода (DN): |
63,80 мм |
| Материал корпуса: |
Al сплав A6063 |
| Минимальное остаточное давление: |
1×10-8 Торр |
| Производитель: |
SMC Corp., Япония |
Основные технические характеристики
| Характеристика (параметр) |
Ед.изм. |
XLC-63D |
XLC-80D |
XLCV-63D |
XLCV-80D |
| Тип привода |
– |
двустороннего действия |
| Диапазон рабочих температур |
°C |
стандартное исп.: 5 – 60
высокотемпер. исп.: 5 – 150 |
5 – 50 |
| Проводимость |
л/с |
≥160 |
≥200 |
≥160 |
≥200 |
| Натекание, внутреннее уплотнение |
м3×Па/с |
≤1.3×10-10 (при нормальных условиях) |
| Натекание, внешнее уплотнение |
м3×Па/с |
≤1.3×10-11 (при нормальных условиях) |
| Диапазон давлений |
Па |
от атмосферного до 1×10-6 |
| Присоединительные фланцы |
– |
ISO-K63 |
ISO-K80 |
ISO-K63 |
ISO-K80 |
| Рабочее (управляющее) давление воздуха |
МПа |
0.3-0.6 |
0.3-0.6 |
0.3-0.6 |
0.3-0.6 |
| Масса |
кг |
3.1 |
5.1 |
3.16 |
5.16 |
| Материал корпуса |
– |
Al сплав A6063 |
| Материал сильфона |
– |
нержавеющая сталь AISI316L |
| Материал уплотнений |
– |
фторкаучук (FKM, витон) |
| Присоединительные порты для подачи давления воздуха |
– |
Rc⅛" |
Rc⅛" |
Rc⅛" |
Rc⅛" |
| Присоединительные порты для сброса давления воздуха |
– |
– |
– |
M5 |
M5 |
| Ресурс, циклов |
– |
не менее 2 млн. циклов |
Конструкция
Габаритные размеры

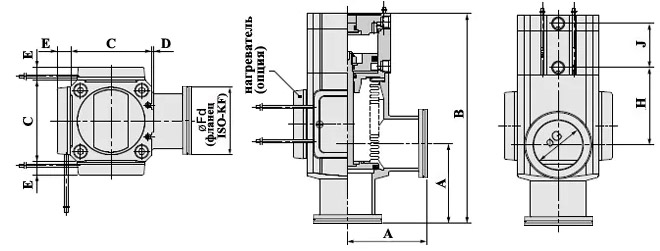

Клапаны XLC-xxD (без пневмораспределителя)
| Модель |
A, мм |
B, мм |
C, мм |
D, мм |
E *), мм |
Fn, мм |
Fd, мм |
G, мм |
H, мм |
J, мм |
| XLC-63D |
88 |
209 |
100 |
3 |
11 |
87 |
95 |
70 |
69 |
45 |
| XLC-80D |
90 |
250 |
117 |
3 |
11 |
114 |
110 |
83 |
96 |
56 |
Примечание:
*) Размер E - для клапанов с установленными нагревателями.

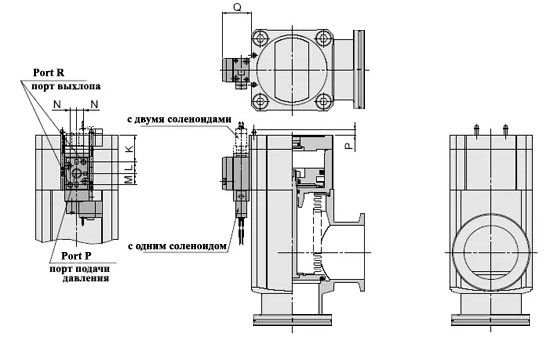

Клапаны XLCV-xxD (с пневмораспределителем)
| Модель |
K, мм |
L, мм |
M, мм |
N, мм |
P, мм |
Q, мм |
| XLCV-63D |
32 |
11 |
11 |
6.5 |
– |
29 |
| XLCV-80D |
45 |
11 |
11 |
6.5 |
– |
29 |
Остальные размеры клапанов XLCV соответствуют размерам клапанов XLC.
|
