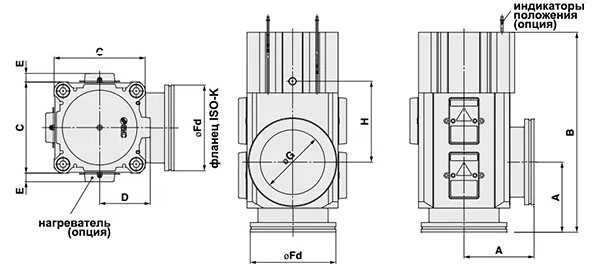

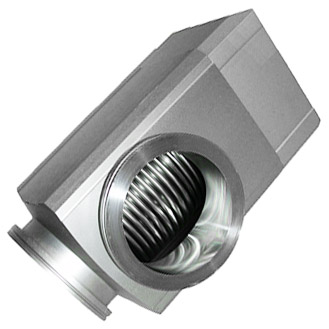

Угловые сильфонные вакуумные клапаны с пневматическим управлением XLA-xxD (фланцы ISO-K, корпус из Al сплава)
XLA-xxD, XLAV-xxD

Угловые клапаны серии XLA-xxD (с фланцами ISO-K) сильфонного типа с пневматическим приводом одностороннего действия рассчтаны на диапазон давлений от атмосферного до 1х10^-6 Па. Материал корпуса - алюминиевый сплав, сильфонного узла - нержавеющая сталь. Выпускаются модификации с диаметром условного прохода (ДУ) 63, 80 мм. В зависимости от исполнения диапазон рабочих температур составляет 5-60^оС (стандартное исполнение) или 5-150^оС (высокотемпературное исполнение, доступно не для всех модификаций). Достоинством клапанов с корпусом, выполненым из алюминия, является низкая стоимость, низкий вес, высокая однородность температуры во внутреннем объеме клапана при его прогреве.

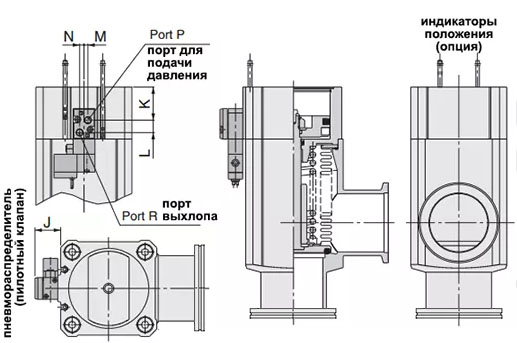

Угловые клапаны серии XLAV отличаются от клапанов XLA наличием пневмораспределителя (пилотного клапана), управляющего подачей воздуха в исполнительный пневмоцилиндр клапана. Клапаны XLAV не выпускаются в исполнении, предназначенном для работы при высоких температурах.

Нагреватель, установленный на клапан

Индикаторы положения, установленные на клапан

Для клапанов серий XLA/XLAV предусмотрены следующие опции: визуальный индикатор открытого состояния, встроенный нагреватель (до 100 или 120оС), сигнализация открытого и(или) закрытого состояния (индикаторы положения), различные материалы уплотнения седла клапана, различные напряжения питания пневмораспределителя (для клапанов XLAV). Стандартным материалом уплотнения седла клапана является FKM (фторкаучук (FKM, витон)). По заказу уплотнение клапана может быть выполнено из других материалов (NBR, FFKM и др.).
