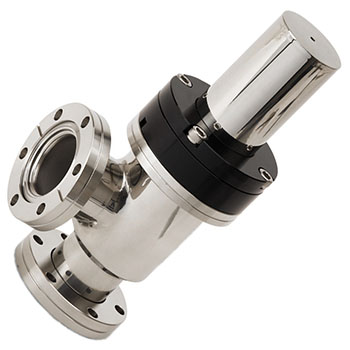

Угловые сильфонные вакуумные клапаны с пневматическим управлением (фланцы CF, корпус из нержавеющей стали)
AVB-CFxx-P2
i
Техническая справка по вакуумным клапанам
 |
|
- Сварной сильфон обеспечивает большой ход - высокая проводимость клапана;
- Низкая стоимость;
- Сильфонный, рассчитан на высокий вакуум;
- Возможно исполнение с индикаторами положения;
- Возможна поставка с химически стойкими уплотнениями;
- Низкое газоотделение на высоком вакууме
|
Общие сведения
Угловые клапаны серии AVB-P2 сильфонного типа с пневматическим приводом одностороннего действия - клапаны общего применения, рассчитаны на диапазон давлений от атмосферного до 1х10-6 Па. Материал корпуса и сильфонного узла - нержавеющая сталь.
Для клапанов серий AVB-P2 предусмотрены следующие опции: наличие индикаторов положения, наличие пневмораспределителя, опция прогрева клапана с применением теплового кожуха, различные материалы уплотнений.
Стандартным материалом уплотнений является FKM (фторкаучук). По заказу внешнее уплотнение и уплотнение седла клапана могут быть выполнено из других материалов, в том числе из материалов с повышенной химической стойкостью.
Клапаны выпускаются в двух региональных исполнениях - тип A (USA), тип E (Europe). Исполнения A и E одинаковы по техническим характеристикам, но отличаются по габаритным размерам (см. габаритные размеры).
| Тип/Геометрия: |
тарельчатый угловой |
| Изоляция штока привода: |
сильфонная (нерж. сталь, сварной) |
| Материал уплотнений: |
FKM (по заказу - другие материалы) |
| Диаметр условного прохода (DN): |
63, 100, 160, 200, 250 мм |
| Материал корпуса: |
нержавеющая сталь AISI304 |
| Минимальное остаточное давление: |
1×10-9 Торр |
| Производитель: |
Highlight Tech. Corp., Тайвань |
Основные технические характеристики
| Параметр (характеристика) |
Ед.
изм. |
AVB-CF63-P2 |
AVB-CF100-P2 |
AVB-CF160-P2 |
AVB-CF200-P2 |
AVB-CF250-P2 |
| Тип привода *) |
– |
P2 |
P2 |
P2 |
P2 |
P2 |
| Давление воздуха (пилотное) |
кг/см2 |
4 – 6,5 |
4 – 6,5 |
4 – 6,5 |
4 – 6,5 |
4 – 6,5 |
| Диапазон давлений |
мбар |
1×10-9 – 1000 |
1×10-9 – 1000 |
1×10-9 – 1000 |
1×10-9 – 1000 |
1×10-9 – 1000 |
| Диапазон температур |
°C |
5 - 80 |
5 - 80 |
5 - 80 |
5 - 80 |
5 - 80 |
| Внешнее уплотнение |
– |
FKM |
FKM |
FKM |
FKM |
FKM |
| Натекание, внешн. уплотнение |
мбар л/с |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
| Уплотнение седла |
– |
FKM |
FKM |
FKM |
FKM |
FKM |
| Натекание, внутр. уплотнение |
мбар л/с |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
| Сильфон |
– |
сварной |
сварной |
сварной |
сварной |
сварной |
| Материал сильфона |
– |
AM-350 |
AM-350 |
AM-350 |
AM-350 |
AM-350 |
| Материал корпуса |
– |
AISI304 |
AISI304 |
AISI304 |
AISI304 |
AISI304 |
| Присоединительные фланцы |
– |
CF63-R |
CF100-R |
CF160-R |
CF200-R |
CF200-R |
| Макс. перепад давлений |
бар |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
| Количество циклов откр/закр |
шт |
≥250 000 |
≥250 000 |
≥250 000 |
≥80 000 |
≥80 000 |
Примечания:
| *) |
P2 - пневматический привод двухстороннего действия |

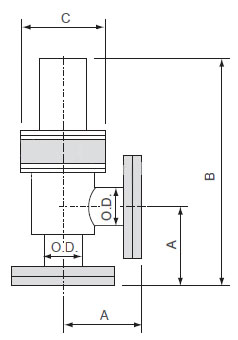

Габаритные размеры

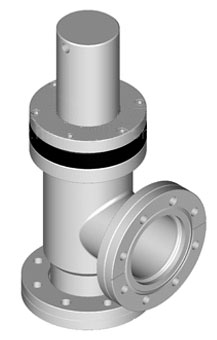

DN63
Исполнение А:
| Модель |
O.D., мм |
A, мм |
B, мм |
C, мм |
| AVB-CF63-P2 |
2.50 |
3.37 |
10.81 |
3.92 |
Исполнение E:
| Модель |
O.D., мм |
A, мм |
B, мм |
C, мм |
| AVB-CF63-P2-E |
63.5 |
105 |
293.9 |
99.5 |

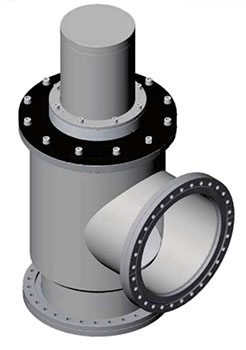

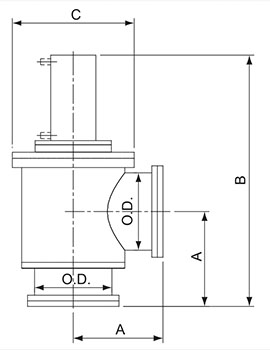

DN100-DN250
Исполнение А:
| Модель |
O.D., мм |
A, мм |
B, мм |
C, мм |
| AVB-CF100-P2 |
101.6 |
118 |
356.6 |
151.6 |
| AVB-CF160-P2 |
152.4 |
165.1 |
438.6 |
240.0 |
| AVB-CF200-P2 |
203.2 |
215.6 |
629.7 |
250.0 |
| AVB-CF250-P2 |
254.0 |
266.7 |
647.6 |
325.0 |
Исполнение E:
| Модель |
O.D., мм |
A, мм |
B, мм |
C, мм |
| AVB-CF100-P2-E |
101.6 |
135 |
373.6 |
151.6 |
| AVB-CF160-P2-E |
152.4 |
171.1 |
444.6 |
240 |
Исполнения A и E отличаются только по габаритным размерам, по техническим характеристикам они одинаковы.
