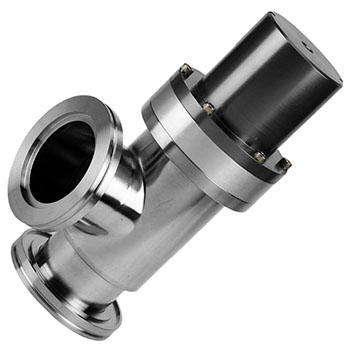

Угловые сильфонные вакуумные клапаны с пневматическим управлением (фланцы ISO-K, корпус из нержавеющей стали)
AVB-ISOxx-P2
i
Техническая справка по вакуумным клапанам
 |
|
- Сварной сильфон обеспечивает большой ход - высокая проводимость клапана;
- Низкая стоимость;
- Сильфонный, рассчитан на высокий вакуум;
- Возможно исполнение с индикаторами положения;
- Возможна поставка с химически стойкими уплотнениями;
- Низкое газоотделение на высоком вакууме
|
Общие сведения
Угловые клапаны серии AVB-P2 сильфонного типа с пневматическим приводом двухстороннего действия - общего применения, рассчитаны на диапазон давлений от атмосферного до 1х10-9 Торр. Материал корпуса и сильфонного узла - нержавеющая сталь.
Для клапанов серий AVB-P2 предусмотрены следующие опции: наличие индикатора положения, наличие пневмораспределителя, различные материалы уплотнения седла клапана, опция прогрева клапана с применением теплового кожуха.
Клапаны выпускаются в двух региональных исполнениях - тип A (USA), тип E (Europe). Исполнения A и E одинаковы по техническим характеристикам, но отличаются по габаритным размерам (см. габаритные размеры).
Стандартным материалом уплотнения является FKM (фторкаучук). По заказу внешнее уплотнение и уплотнение седла клапана могут
быть выполнено из других материалов, в том числе из материалов с повышенной химической стойкостью.
| Тип/Геометрия: |
тарельчатый угловой |
| Изоляция штока привода: |
сильфонная (нерж. сталь, сварной) |
| Внешнее уплотнение: |
FKM (по заказу - другие материалы) |
| Уплотнение седла клапана: |
FKM (по заказу - другие материалы) |
| Диаметр условного прохода (DN): |
63, 80, 100, 160, 200, 250 мм |
| Материал корпуса: |
нержавеющая сталь AISI304 |
| Минимальное остаточное давление: |
1×10-8 Торр |
| Производитель: |
Highlight Tech. Corp., Тайвань |
Основные технические характеристики
| Параметр (характеристика) |
Ед.изм. |
AVB-ISO63-P2 |
AVB-ISO80-P2 |
AVB-ISO100-P2 |
| Тип привода *) |
– |
P2 |
P2 |
P2 |
| Давление воздуха (пилотное) |
кг/см2 |
4 – 6,5 |
4 – 6,5 |
4 – 6,5 |
| Диапазон давлений |
мбар |
1×10-8–1000 |
1×10-8–1000 |
1×10-9–1000 |
| Диапазон температур |
°C |
5 - 80 |
5 - 80 |
5 - 80 |
| Внешнее уплотнение |
– |
FKM |
FKM |
FKM |
| Натекание, внешн. уплотнение |
мбар л/с |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
| Уплотнение седла |
– |
FKM |
FKM |
FKM |
| Натекание, внутр. уплотнение |
мбар л/с |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
| Сильфон |
– |
сварной |
сварной |
сварной |
| Материал сильфона |
– |
AM-350 |
AM-350 |
AM-350 |
| Материал корпуса |
– |
AISI304 |
AISI304 |
AISI304 |
| Присоединительные фланцы |
– |
ISO-K63 |
ISO-K80 |
ISO-K100 |
| Макс. перепад давлений |
бар |
1.2 |
1.2 |
1.2 |
| Количество циклов откр/закр |
шт |
≥250 000 |
≥250 000 |
≥250 000 |
| Параметр (характеристика) |
Ед.изм. |
AVB-ISO160-P2 |
AVB-ISO200-P2 |
AVB-ISO250-P2 |
| Тип привода *) |
– |
P2 |
P2 |
P2 |
| Давление воздуха (пилотное) |
кг/см2 |
4 – 6,5 |
4 – 6,5 |
4 – 6,5 |
| Диапазон давлений |
мбар |
1×10-8–1000 |
1×10-8–1000 |
1×10-9–1000 |
| Диапазон температур |
°C |
5 - 80 |
5 - 80 |
5 - 80 |
| Внешнее уплотнение |
– |
FKM |
FKM |
FKM |
| Натекание, внешн. уплотнение |
мбар л/с |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
| Уплотнение седла |
– |
FKM |
FKM |
FKM |
| Натекание, внутр. уплотнение |
мбар л/с |
≤1×10-9 |
≤1×10-9 |
≤1×10-9 |
| Сильфон |
– |
сварной |
сварной |
сварной |
| Материал сильфона |
– |
AM-350 |
AM-350 |
AM-350 |
| Материал корпуса |
– |
AISI304 |
AISI304 |
AISI304 |
| Присоединительные фланцы |
– |
ISO-K160 |
ISO-K200 |
ISO-K250 |
| Макс. перепад давлений |
бар |
1.2 |
1.2 |
1.2 |
| Количество циклов откр/закр |
шт |
≥250 000 |
≥80 000 |
≥80 000 |
Примечания:
| *) |
P2 - пневматический привод двухстороннего действия |
Габаритные размеры

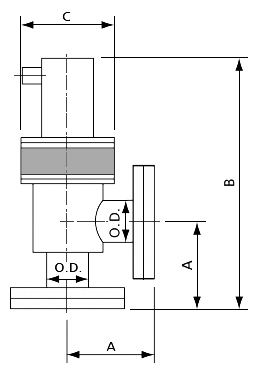

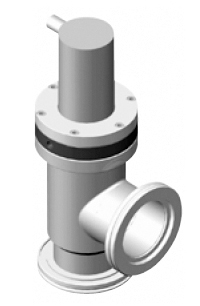

DN63, DN80
Исполнение А:
| Модель |
O.D., мм |
A, мм |
B, мм |
C, мм |
| AVB-ISO63-P2 |
63.5 |
82.8 |
271.7 |
99.5 |
| AVB-ISO80-P2 |
76.2 |
89.1 |
278.0 |
114.0 |
Исполнение E:
| Модель |
O.D., мм |
A, мм |
B, мм |
C, мм |
| AVB-ISO63-P2-E |
63.5 |
88 |
276.9 |
99.5 |
| AVB-ISO80-P2-E |
76.2 |
98 |
286.9 |
114.0 |

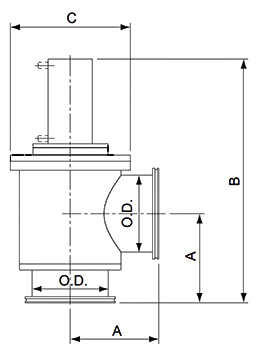

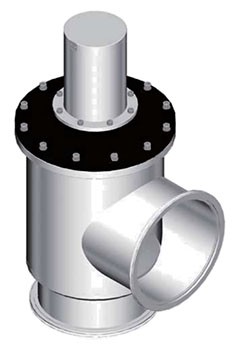

DN100-DN250
Исполнение А:
| Модель |
O.D., мм |
A, мм |
B, мм |
C, мм |
| AVB-ISO100-P2 |
101.6 |
113.5 |
352.1 |
151.6 |
| AVB-ISO160-P2 |
152.4 |
159.0 |
432.5 |
240.0 |
| AVB-ISO200-P2 |
203.2 |
209.5 |
626.6 |
250.0 |
| AVB-ISO250-P2 |
254.0 |
260.5 |
641.5 |
325.0 |
Исполнение E:
| Модель |
O.D., мм |
A, мм |
B, мм |
C, мм |
| AVB-ISO100-P2-E |
101.6 |
108.0 |
346.6 |
151.6 |
| AVB-ISO160-P2-E |
152.4 |
16.5 |
438.5 |
240.0 |
Код заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-K
Для заказа угловых клапанов HTC с пневматическим приводом и фланцами ISO-K необходимо выбрать диаметр условного прохода, материал корпуса, материал уплотнений,
наличие пневмораспределителей и индикаторов положения, региональное исполнение и, при необходимости, указать наличие нагревателя.
Эта информация указывается в коде заказа следующим образом:
AV
B
S
–
304
/#1
/#2
–
ISO
DN
–
P2
V
–
E
–
H
| AV |
– |
Категория: AV - Клапан угловой / Angle Valve; |
| B |
– |
Наличие и тип сильфона:
| • пусто (поле не заполнено) |
- |
сильфона нет, внешнее уплотнение штока клапана эластомерным кольцом, AV-ISOxx-P2; |
| • B |
- |
сварной сильфон; |
| • H |
- |
гидроформованный сильфон |
|
| S |
– |
Наличие индикаторов положения:
| • пусто (поле не заполнено) |
- |
индикаторы положения отсутствуют; |
| • S |
- |
клапан имеет 2 индикатора положения (открыт/закрыт) |
|
| 304 |
– |
Материал корпуса клапана:
| • пусто или 304 или SS |
- |
нержавеющая сталь AISI 304; |
| • 316 |
- |
нержавеющая сталь AISI 316; |
| • AL |
- |
алюминиевый сплав A6061-T6 |
|
| #1 |
– |
Материал защитного покрытия внутренней поверхности корпуса клапана (Указывается только для клапанов с защитным покрытием):
| • пусто (поле не заполнено) |
- |
защитное покрытие отсутствует; |
| • PCTFE |
- |
тефлон |
|
| #2 |
– |
Материалы уплотнений, перечисляются в следующем порядке (через символ "/"): / внутреннее (уплотнение седла) / внешнее / штока привода, последнее - только для клапанов, не имеющих сильфона. Опция указываются только если уплотнения отличаются от стандартного (FKM).
| • пусто (поле не заполнено) |
- |
FKM (витон); |
| • NBR |
- |
NBR (нитрил); |
| • FFKM или код разновидности FFKM |
- |
FFKM (перфторированный каучук) |
|
| ISO |
– |
Обозначение типа (стандарта) присоединительных фланцев: ISO-K
|
| DN |
– |
Диаметр условного прохода в мм, выбирается из стандартного ряда: 63, 80, 100, 160, 200, 250 мм
|
| P2 |
– |
Тип привода:
| • P1 |
- |
пневматический одностороннего действия нормально закрытый; |
| • P1O |
- |
пневматический одностороннего действия нормально открытый; |
| • P2 |
- |
пневматический двухстороннего действия, AV-ISOxx-P2; |
| • 2×P1 |
- |
клапан плавной откачки (2 пневматических привода одностороннего действия); |
| • P3 |
- |
пневматический привод с промежуточным (третьим) положением, применяется для дисковых, шиберных и маятниковых затворов/клапанов |
|
| V |
– |
Наличие пневмораспределителя/пневмораспределителей:
| • пусто (поле не заполнено) |
- |
пневмораспределитель/пневмораспределители отсутствуют; |
| • V |
- |
клапан имеет необходимое для работы количество пневмораспределителей |
|
| E |
– |
Региональное исполнение:
| • пусто или A |
- |
исполнение A - для северо-американских стран; |
| • E |
- |
исполнение E - для Европы |
|
| H |
– |
Опция прогрева клапана:
| • пусто (поле не заполнено) |
- |
стандартное исполнение, клапан без нагревателя; |
| • H |
- |
клапан снабжен нагревателем (тепловым кожухом) |
|
Примечание:
В перечне опций для справки указаны опции для всех типов клапанов, произведенных HTC. Серым цветом отмечены опции, недоступные для AVB-ISOxx-P2
(угловые клапаны с пневматическим приводом двухстороннего действия, со сварным сильфоном, корпус из нержавеющей стали, фланцы стандарта ISO-K). Для этих опций/исполнений приведены ссылки на страницы с описанием и техническими характеристиками соответствующих клапанов. Обозначение производителя AVB-ISOxx-P2.
|
