Малый ход рукоятки, что позволяет быстро открывать и закрывать клапан;
Диск клапана / затвора может быть зафиксирован в промежуточных положениях;
Компактность;
Ресурс до замены внешнего уплотнения более 1 млн. циклов
Общие сведения

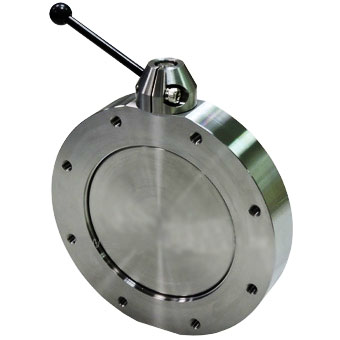

Дисковые вакуумные клапаны (Butterfly valves) с ручным приводом имеют простую конструкцию, позволяющую быстро открывать и перекрывать вакуумную магистраль, надежны, компактны, имеют большую проводимость, чем угловые или прямоточные клапаны классической конструкции. Могут использоваться в качестве запорных и регулирующих клапанов. Компактность конструкции позволяет использовать их в том числе в местах с ограниченным пространством. Запорным элементом дискового клапана является диск, размещающийся в цилиндрическом канале клапана. Диск может поворачиваться вокруг оси, соответствующей диаметру цилиндрического канала, перекрывая канал.
Материал корпуса клапана выполнен из нержавеющей стали AISI 304, материал уплотнений - FKM (витон). Присоединительные фланцы - стандарта ISO-F (ДУ: 63, 100, 160 мм).
Тип/Геометрия:
дисковый, ручной
Изоляция штока привода:
компрессионное уплотнение (FKM, o'ring)
Материал внешнего уплотнения:
FKM
Уплотнение поворотного диска:
FKM
Диаметр условного прохода (DN):
63, 100, 160 мм
Материал корпуса:
нержавеющая сталь AISI 304
Производитель:
Highlight Tech. Corp., Тайвань
Основные технические характеристики
Характеристика (параметр)
Ед.изм.
BVFM-ISOF63-M
BVFM-ISOF100-M
BVFM-ISOF160-M
Тип привода
–
ручной
ручной
ручной
Диапазон рабочих температур
°C
5 – 120
5 – 120
5 – 120
Диапазон давлений
мбар
10-8 – 1.2 бар
10-8 – 1.2 бар
10-8 – 1.2 бар
Натекание, внеш. уплотнение
мбар л/с
1×10-9
1×10-9
1×10-9
Натекание, уплотнение поворотного диска
мбар л/с
1×10-9
1×10-9
1×10-9
Максимальный перепад давлений
бар
< 1.2
< 1.2
< 1.2
Материал внешнего уплотнения
–
FKM
FKM
FKM
Материал уплотнения поворотного диска
–
FKM
FKM
FKM
Материал корпуса
–
AISI 304
AISI 304
AISI 304
Тип присоединительного фланца
–
ISO-F 63
ISO-F 100
ISO-F 160
Монтажное положение
–
произвольное
произвольное
произвольное

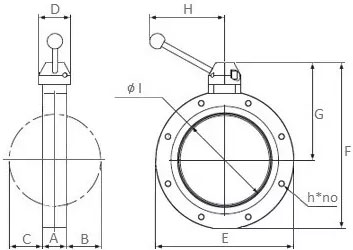

Габаритные размеры
Модель
A, мм
B, мм
C, мм
D, мм
E, мм
F, мм
G, мм
BVFM-ISOF63-M
36
21
15
40
130
154
94
BVFM-ISOF100-M
30
36
36
40
165
190
113
BVFM-ISOF160-M
40
55.5
55.5
52
225
268
158
Модель
H, мм
h×no
T, мм*)
P.C.D., мм
I, мм
Фланцы
BVFM-ISOF63-M
103
M8×4
110
12
63
ISO-F63
BVFM-ISOF100-M
103
M8×8
145
12
100
ISO-F100
BVFM-ISOF160-M
122
M10×8
145
12
150
ISO-F160
Примечание:
*) T - глубина резьбы в отверстиях фланцев ISO-F
