    Главная > Вакуумные клапаны > Запорные клапаны с ручным приводом > Шаровые вакуумные клапаны BV - ISO-K >

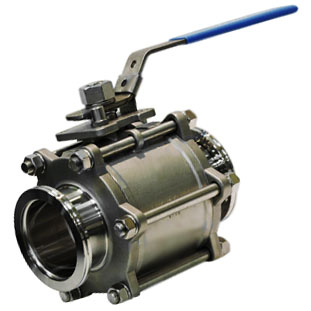

    Шаровые вакуумные клапаны BV c ручным приводом (фланцы ISO-K)

    i Техническая справка по вакуумным клапанам




    • Высокая надежность;
    • Простота монтажа и эксплуатации;
    • Высококачественный клапан для магистралей низкого вакуума;
    • Фланцы ISO-K позволяют легко присоединять клапан к стандартным соединениям;
    • Фиксатор предохраняет от случайного открытия / закрытия клапана
    Общие сведения

    Шаровые линейные клапаны BV c корпусом из нержавеющей стали с ручным приводом рассчитаны на относительно низкий вакуум - диапазон давлений от 2 атмосфер до 1х10-4Торр. Материал корпуса - нержавеющая сталь (AISI316), уплотнений - FKM (витон), PTFE. Присоединительные фланцы - стандарта ISO-K (ДУ: 80, 100 мм).


    Тип/Геометрия: шаровый линейный
    Диаметр условного прохода (DN): 80, 100 мм
    Материал уплотнения: FKM (витон), PTFE
    Материал корпуса: AISI316
    Производитель: Highlight Tech. Corp., Тайвань
    Основные технические характеристики
    Характеристика (параметр) Ед. изм. BV-316-ISO80-M BV-316-ISO100-M
    Тип привода – ручной ручной
    Диапазон давлений Торр 2 атм. – 1×10-4 2 атм. – 1×10-4
    Диапазон рабочих температур °C 5 – 80 5 – 80
    Натекание мбар л/сек ≤9×10-7 ≤9×10-7
    Материал корпуса – AISI316 AISI316
    Материал уплотнений – PTFE, FKM PTFE, FKM
    Тип присоединительного фланца – ISO-K80 ISO-K100
    Количество оборотов рукоятки (откр/закр) – 1/4 1/4
    Габаритные размеры

    Модель O.D., мм A, мм B, мм C, мм
    BV-316-ISO80-M 76.2 155 242 262
    BV-316-ISO100-M 101.6 180 252 290
