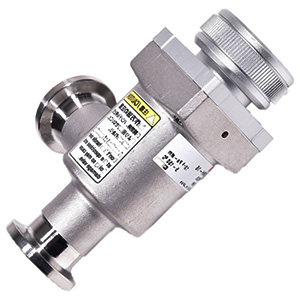

Угловые сильфонные клапаны XMH с ручным приводом (корпус из нержавеющей стали, фланцы ISO-KF)
i
Техническая справка по вакуумным клапанам
 |
|
- Сильфонный, рассчитан на высокий вакуум;
- Исполнение с фланцами ISO-KF или CF (conflat);
- Высокая надежность;
- Механизм, предотвращающий от приложения чрезмерных усилий при закрытии клапана;
- Большой ресурс (количество циклов открытие / закрытие (100 000 циклов));
- Доступно большое количество опций (прогрев, уплотнение и др.);
- Механический индикатор положения;
- Клапан может быть укомплектован уплотнениями из различных материалов (опция)
|
Общие сведения
|
Угловые клапаны серии XMH (тарельчатые, сильфонного типа) с ручным приводом рассчитаны на диапазон давлений от атмосферного до 1х10-6 Па. Материал корпуса и сильфонного узла - нержавеющая сталь. Диапазон рабочих температур составляет 5-150оС.
Предусмотрены присоединительные фланцы:
|
с диаметром условного прохода (ДУ) 25, 40, 50 мм и присоединительными фланцами стандарта ISO-KF (NW);
|
|
с диаметром условного прохода (ДУ) 40 мм и присоединительными фланцами стандарта CF (conflat).
|
Для клапанов серий XMH предусмотрены различные материалы для уплотнения седла.
Стандартным материалом уплотнения является FKM (фторкаучук). По заказу уплотнение клапана может
быть выполнено из материалов с повышенной химической стойкостью (в том числе к агрессивным газам).
В конструкции использован гидроформованный сильфон. Внешние поверхности клапанов XMH анодизированы, внутренние поверхности очищены после механической обработки для использования в чистых помещениях (поставляются в герметичной вакуумной упаковке.
|
|
| Тип/Геометрия: |
тарельчатый угловой |
| Изоляция штока привода: |
сильфонная (нерж. сталь, гидроформованный) |
| Внешнее уплотнение: |
FKM (по заказу - другие материалы) |
| Уплотнение седла клапана: |
FKM (по заказу - другие материалы) |
| Диаметр условного прохода (DN): |
16, 25, 40, 50 мм |
| Материал корпуса: |
нержавеющая сталь AISI304 |
| Применение (вакуум): |
кроме СВВ (сверхвысокого вакуума) |
| Производитель: |
SMC Corp., Япония |
Основные технические характеристики
| Характеристика (параметр) |
Ед.изм. |
XMH-16 |
XMH-25 |
XMH-40 |
XMH-50 |
| Тип привода |
– |
ручной |
ручной |
ручной |
ручной |
| Диапазон рабочих температур |
°C |
5 – 150 |
5 – 150 |
5 – 150 |
5 – 150 |
| Проводимость |
л/с |
≥ 5 |
≥ 14 |
≥ 45 |
≥ 80 |
| Натекание, внутреннее уплотнение |
м3×Па/с |
≤ 1.3×10-10 |
| Натекание, внешнее уплотнение |
м3×Па/с |
≤ 1.3×10-11 |
| Диапазон давлений |
Па |
1×105 - 1×10-6 |
| Тип присоединительного фланца |
– |
KF |
KF |
KF |
KF |
| Усилие на маховике в момент уплотнения |
Н×м |
≤ 0.1 |
≤ 0.15 |
≤ 0.35 |
≤ 0.5 |
| Число оборотов маховика до полного открытия/закрытия клапана |
шт |
5 |
7 |
10 |
13 |
| Масса |
кг |
0.31 |
0.57 |
1.35 |
2.02 |
| Материал корпуса |
– |
AISI304 |
AISI304 |
AISI304 |
AISI304 |
| Материал сильфона |
– |
AISI316L |
AISI316L |
AISI316L |
AISI316L |
| Материал уплотнений |
– |
FKM |
FKM |
FKM |
FKM |
Габаритные размеры
| Модель |
A, мм |
B, мм |
C, мм |
D, мм |
Fn, мм |
G, мм |
H, мм |
J, мм |
| XMH-16 |
40 |
100.5 |
38 |
1 |
30 |
17 |
35 |
18 |
| XMH-25 |
50 |
114 |
48 |
1 |
40 |
26 |
40.5 |
21.5 |
| XMH-40 |
65 |
162.5 |
66 |
2 |
55 |
41 |
57 |
30 |
| XMH-50 |
70 |
179.5 |
79 |
2 |
75 |
52 |
70 |
35 |
Заказ дополнительных опций
Стандартные уплотнения клапана изготовлены из FKM (витон). По заказу уплотнения (и внешнее, и уплотнение седла (см. рис. в разделе "Общие сведения")) могут быть изготовлены из других материалов - EPDM, FFKM, Chemraz и др. материалов. При заказе клапана обязательно
укажите необходимый вам материал - EPDM, FFKM, CHemraz. В коде заказа материал указывается после обозначения DN, например, XMH-40-х (где х = N1 для EPDM, Q1 для FFKM, R1 для Chemraz SS592, R2 для Chemraz SS630, R3 для Chemraz SSE38).
|
