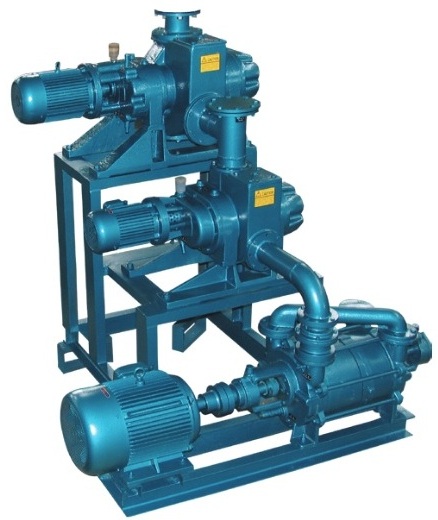

Форвакуумный откачной пост с водокольцевым насосом и двумя насосами Рутса
Назначение и общие сведения
Основные технические характеристики
Модель
Форва- куумный насос
Первый насос Рутса
Главный насос Рутса
Предельное остаточное давление*) , Па
Производи- тельностьл/с, 50Гц
Потребляемая мощность**) , кВт
ДУ входного фланца, мм
ДУ выхлопного фланца, мм
J2Z2S220-70-35
2SK-2
ZJ-70DV1
ZJ-220DV1
40 / 1
220
5.5 + 3 + 1.1
100
40 / 50
J2Z2S220-70-50
2SK-3
ZJ-70DV1
ZJ-220DV1
40 / 1
220
7.5 + 3 + 1.1
100
50
J2Z2S300-70-50
2SK-3
ZJ-70DV1
ZJ-300DV1
40 / 1
300
7.5 + 4 + 1.1
160
50
J2Z2S300-150-100
2SK-6
ZJ-150DV1
ZJ-300DV1
40 / 1
300
11 + 4 + 3
160
50
J2ZP2S600-150-100
2SK-6
ZJ-150DV1
ZJP-600DV1
40 / 1
600
11 + 7.5 + 3
200
50
J2ZP2S600-300-200
2SK-12
ZJ-300DV1
ZJP-600DV1
40 / 1
600
22 + 7.5 + 4
200
80
J2ZP2S1200-300-200
2SK-12
ZJ-300DV1
ZJP-1200DV1
40 / 1
1200
22 + 11 + 4
250
80
J2ZP2S1200-600-400
2SK-25
ZJP-600DV1
ZJP-1200DV1
40 / 1
1200
45 + 11 + 7.5
250
100
J2Z2S2000-600-400
2SK-25
ZJP-600DV1
ZJ-2000DV1
40 / 1
2000
45 + 15 + 7.5
250
100
J2Z2S2000-1000-500
2SK-30
ZJ-1000DV1
ZJ-2000DV1
40 / 1
2000
55 + 15 + 11
250
100
J2Z2S2000-1000-700
2SK-42
ZJ-1000DV1
ZJ-2000DV1
40 / 1
2000
75 + 15 + 11
250
100
J2ZP2S2500-600-400
2SK-25
ZJP-600DV1
ZJP-2500DV1
40 / 1
2000
45 + 22 + 7.5
320
100
J2ZP2S2500-1000-500
2SK-30
ZJ-1000DV1
ZJP-2500DV1
40 / 1
2000
55 + 22 + 11
320
100
J2ZP2S2500-1200-700
2SK-42
ZJP-1200DV1
ZJP-2500DV1
40 / 1
2000
75 + 22 + 11
320
100
Примечания:
*)
В колонке указано предельное остаточное давление в случае если в качестве рабочей жидкости в водокольцевом насосе используется: вода / масло;
**)
В колонке приведены "мощность водокольцевого насоса" + "мощность первого насоса Рутса" + "мощность главного насоса Рутса".
