Блоки индикации (контроллеры) активных датчиков Pfeiffer
|
- Компактные размеры;
- Наличие цифрового интерфейса;
- Наличие аналогового выхода 0-10 В;
- Наличие блокировочных выходов;
- Выбор единиц измерения давления;
- Простота использования, высокая надежность.
|
Общие сведения
Блоки индикации TPG предназначены для совместной работы только с активными датчиками Pfeiffer Vacuum с аналоговым выходом и выпускаются в трех исполнениях – одноканальном, двухканальном, шестиканальном и рассчитаны на подключение одного, двух или шести активных датчиков (TRP, PCR, IKR, PKR, IMR, PBR, CMR/ACR, APR) одновременно. Блоки индикации TPG имеют аналоговые выходы 0-10 В, блокировочные выходы для управления внешними устройствами, а также цифровой интерфейс RS-232.

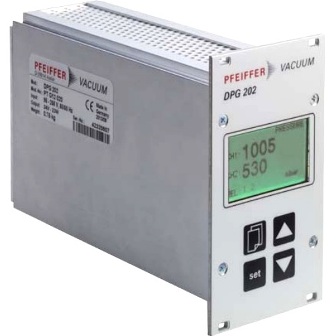

Блоки индикации DPG предназначены для совместной работы только с активными датчиками Pfeiffer Vacuum с цифровым выходом и выпускаются в одном исполнении – двухканальном, т.е. для присоединения двух датчиков (CPT, PPT, RPT, HPT, MPT). Блоки индикации DPG имеют блокировочные выходы для управления внешними устройствами, а также цифровой интерфейс USB.
Основные технические характеристики
Характеристика / Параметр |
Ед.изм. |
TPG 361 |
TPG 362 |
TPG 256 |
DPG 202 |
Поддерживаемые активные датчики (Pfeiffer): |
- |
TRP, PCR, IKR, PKR, IMR, PBR, CMR/ACR, APR |
CPT, PPT, RPT, HPT, MPT |
Количество каналов измерения: |
шт. |
1 |
2 |
6 |
2 |
Частота индикации: |
c-1 |
10 |
10 |
4 |
2 |
Частота измерений: |
c-1 |
≥100 |
≥100 |
≥100 |
≥10 |
Аналоговые выходы: |
В |
0 - 10 |
0 - 10 |
0 - 10 |
- |
Цифровой интерфейс: |
- |
RS-485, USB, Ethernet |
RS-232C, RS-422 |
USB |
Кол-во блокировочных реле: |
шт. |
2 |
4 |
6 |
2 |
Сопротивление аналогового выхода: |
Ом |
- |
- |
660 |
- |
Потребляемая мощность: |
Вт |
≤ 45 |
≤ 65 |
≤ 60 |
≤ 25 |
Диапазон рабочих температур окружающей среды: |
oC |
5 - 40 |
5 - 50 |
5 - 50 |
5 - 50 |
Напряжение питания (сеть перем. тока 50-60 Гц): |
В |
90 - 240 |
90 - 240 |
90 - 250 |
95 - 265 |
Категория защиты: |
В |
IP20 |
IP20 |
IP30 |
IP20 |
Масса: |
кг |
1.1 |
1.1 |
2.1 |
0.75 |
Габаритные размеры: |
мм |
128.5×70.8×218.5 |
128.5×70.8×218.5 |
241×88×228.5 |
128×71×178 |
|
|
|
|
TPG361 для датчиков Pfeiffer с аналоговым выходом 1 канал PT G28 040 |
|
TPG362 для датчиков Pfeiffer с аналоговым выходом 2 канала PT G28 290 |
|

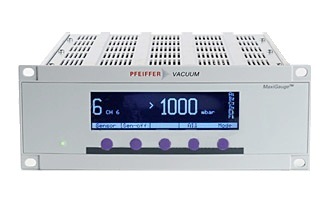

TPG256 для датчиков Pfeiffer с аналоговым выходом 6 каналов PT G28 760 |
|
DPG202 для датчиков Pfeiffer с цифровым выходом 2 канала PT G12 020 |
|
|
