    Фланцы CF двухсторонние с портами CF16

    i Справка по стандартам фланцев
    для вакуумной техники
    Общие сведения

    Двухсторонние фланцы CF с дополнительным портами используются для присоединения дополнительных устройств к СВВ системе, например, дополнительной откачки, линии подачи газа и других целей.

    Технические характеристики
    Материал фланца: • нерж.сталь AISI304 (фланцы FD-CFхх) или
    • нерж.сталь AISI316 (фланцы FD-316-CFхх)
    xx - диаметр условного прохода DN (ДУ)
    Диаметр условного прохода DN (ДУ): 16, 25, 40 (35), 63, 80 (75), 100, 125, 160 (150), 200, 250, 275, 300,
    350, 400 мм
    Стандарт: ISO 3669:2020 (международный),
    ГОСТ 26526-85 (РФ)

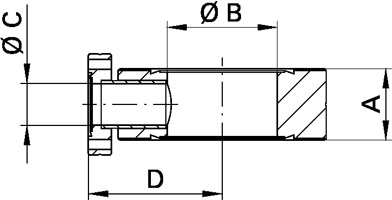

    Фланцы CF двухсторонние
    с портами CF16    		 A,
    мм    		 B,
    мм    		 C,
    мм    		 D,
    мм    		 E×N1),
    мм×шт.    		 Кол-во
    портов
    шт.    		 O.D.(B),
    дюйм    		 3D модель
    FD – CF40 – P:CF16 12.7 69.9 14 45 Ø6.6×6 1 2¾"
    FD – CF40 – 2P:CF16 12.7 69.9 14 45 Ø6.6×6 2 2¾"
    FD – CF40 – 3P:CF16 12.7 69.9 14 45 Ø6.6×6 3 2¾"
    FD – CF63 – P:CF16 17.5 113.5 14 67 Ø8.4×8 1 4½"
    FD – CF63 – 2P:CF16 17.5 113.5 14 67 Ø8.4×8 2 4½"
    FD – CF63 – 3P:CF16 17.5 113.5 14 67 Ø8.4×8 3 4½"
    FD – CF100 – P:CF16 19.8 152 14 90 Ø8.4×16 1 6"
    FD – CF100 – 2P:CF16 19.8 152 14 90 Ø8.4×16 2 6"
    FD – CF100 – 3P:CF16 19.8 152 14 90 Ø8.4×16 3 6"
    FD – CF160 – P:CF16 22.2 202.4 14 115 Ø8.4×20 1 8"
    FD – CF160 – 2P:CF16 22.2 202.4 14 115 Ø8.4×20 2 8"
    FD – CF160 – 3P:CF16 22.2 202.4 14 115 Ø8.4×20 3 8"

    Примечание:
    1) E – диаметр отверстий под болты; N – количество отверстий во фланце под болты
