В состав вакуумного соединения входят два различных фланца: фланец ASA с канавкой под эластичное уплотнение (чаще всего круглого сечения - o'ring) и фланец ASA с плоской поверхностью. Уплотнение достигается за счет деформации эластичной прокладки. Стандарт – дюймовый, классификация фланцев – по диаметру условного прохода в дюймах (от 1” до 12”), соединение фланцев - с помощью болтов или шпилек. Соединение ASA может быть использовано для работы при избыточных давлениях до ~10 бар (при увеличении толщины фланца до расчетной толщины, соответствующей давлению или до толщины "родительского" стандарта ANSI).
Фланцы ASA имеют дюймовые размеры (приведенные в таблице размеры в миллиметрах в некоторых случаях округлены). В РФ фланцы ASA не имеют большого распространения, в основном их можно встретить на оборудовании, произведенном в Северной Америке (страна происхождения стандарта - США).
Фланцы под сварку имеют сквозную проточку и используются для изготовления элементов вакуумных систем посредством сварки с трубами стандартных размеров.
Технические характеристики
Материал фланца:
• нерж.сталь AISI304 (фланцы FB-ASAхх) или
• нерж.сталь AISI316 (фланцы FB-316-ASAхх)
xx - номинальный диаметр фланца ASA
Номинальный диаметр фланца ASA:
1, 1½, 2, 3, 4, 6, 8, 10, 12 дюйм(ов)
Стандарт:
ASA (США); международных и российских нет
Производитель:
HighLightTech Corp. (HTC), Тайвань

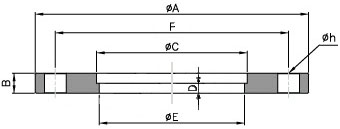

Фланцы ASA, под сварку без канавки
N.D.1), дюймы
A, дюйм/мм
B, мм
С, мм
D, мм
E, мм
F, мм
h×N2), мм×шт.
FW – ASA25
1.0"
4.25"/108
12.7
25.7
6.35
23.4
79.4
Ø15.8×4
FW – ASA40
1.5"
5.00"/127
12.7
38.4
6.35
36
98.4
Ø15.8×4
FW – ASA50
2.0"
6.00"/152.4
12.7
51
6.35
48.6
120.6
Ø19.0×4
FW – ASA80
3.0"
7.50"/190.5
12.7
76.8
6.35
73
152.4
Ø19.0×4
FW – ASA100
4.0"
9.00"/228.6
12.7
102.2
6.35
98.4
190.5
Ø19.0×4
FW – ASA160
6.0"
11.0"/279.4
19.0
152.9
9.5
147.9
241.3
Ø20.6×8
FW – ASA200
8.0"
13.5"/342.9
19.0
203.7
9.5
198.9
298.5
Ø20.6×8
FW – ASA250
10.0"
16.0"/406.4
25.4
254.5
12.7
249.5
362
Ø20.6×8
FW – ASA300
12.0"
19.0"/482.6
27
305.3
13.5
298.5
431.8
Ø25.4×12
Примечание: 1) N.D. - номинаьный диаметр фланца ANSI (может не совпадать с диаметром условного прохода DN);
2) h – диаметр отверстий под болты; N – количество отверстий во фланце под болты
