В состав вакуумного соединения входят два различных фланца: фланец ASA с канавкой под эластичное уплотнение (чаще всего круглого сечения - o'ring) и фланец ASA с плоской поверхностью. Уплотнение достигается за счет деформации эластичной прокладки. Стандарт – дюймовый, классификация фланцев – по диаметру условного прохода в дюймах (от 1” до 12”), соединение фланцев - с помощью болтов или шпилек. Соединение ASA может быть использовано для работы при избыточных давлениях до ~10 бар (при увеличении толщины фланца до расчетной толщины, соответствующей давлению или до толщины "родительского" стандарта ANSI).
Особенностью фланцев ASA является то, что размеры канавки под уплотнение в стандарте не имеют жестко определенных размеров. Принципиального значения это не имеет, но при заказе фланца ASA с канавкой необходимо учитывать это с точки зрения подбора уплотнений.
В отличие от неповоротных (фиксированных) фланцев, поворотный фланец ASA состоит из двух частей. Внешняя часть играет роль накидного фланца и имеет отверстия под болты. Внутренняя часть фланца может быть развернута на произвольный угол относительно внешней части, т.е. положение внутренней части не зависит от расположения крепежных отверстий.
Фланцы ASA имеют дюймовые размеры (приведенные в таблице размеры в миллиметрах в некоторых случаях округлены). В РФ фланцы ASA не имеют большого распространения, в основном их можно встретить на оборудовании, произведенном в Северной Америке (страна происхождения стандарта - США).
Технические характеристики
Материал фланца:
• нерж.сталь AISI304 (фланцы FB-ASAхх) или
• нерж.сталь AISI316 (фланцы FB-316-ASAхх)
xx - номинальный диаметр фланца ASA
Номинальный диаметр фланца ASA:
1, 1½, 2, 3, 4, 6, 8, 10, 12 дюйм(ов)
Стандарт:
ASA (США); международных и российских нет
Производитель:
HighLightTech Corp. (HTC), Тайвань

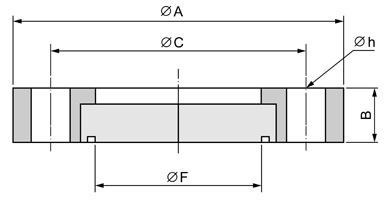

Фланцы ASA глухие без канавки
N.D.1), дюймы
A, дюйм/мм
B, дюйм/мм
С, дюйм/мм
F, дюйм/мм
h×N2), мм×шт.
FB – ASA25GR – R
1.0"
4.25"/108
0.50"/12.7
3.125"/79.4
1.875"/47.5
Ø0.625"/15.8×4
FB – ASA40GR – R
1.5"
5.00"/127
0.50"/12.7
3.875"/98.4
2.5/63.5
Ø0.625"/15.8×4
FB – ASA50GR – R
2.0"
6.00"/152.4
0.50"/12.7
4.750"/120.6
3.5"/88.9
Ø0.750"/19.0× 4
FB – ASA80GR – R
3.0"
7.50"/190.5
0.50"/12.7
6.000"/152.4
4.625"/117.6
Ø0.750"/19.0×4
FB – ASA100GR – R
4.0"
9.00"/228.6
0.50"/12.7
7.500"/190.5
6"/152.8
Ø0.750"/19.0×4
FB – ASA160GR – R
6.0"
11.0"/279.4
0.75"/19.0
9.500"/241.3
8"/203.8
Ø0.810"/20.6×8
FB – ASA200GR – R
8.0"
13.5"/342.9
0.75"/19.0
11.75"/298.5
10"/254.8
Ø0.810"/20.6×8
FB – ASA250GR – R
10.0"
16.0"/406.4
1.00"/25.4
14.25"/362
12"/306
Ø0.810"/20.6×8
FB – ASA300GR – R
12.0"
19.0"/482.6
1⅝/27
17.00"/431.8
15"/382.5
Ø1.000/25.4×12
Примечание: 1) N.D. - номинаьный диаметр фланца ANSI (может не совпадать с диаметром условного прохода DN);
2) h – диаметр отверстий под болты; N – количество отверстий во фланце под болты
