В состав вакуумного соединения входят два различных фланца: фланец ASA с канавкой под эластичное уплотнение (чаще всего круглого сечения - o'ring) и фланец ASA с плоской поверхностью. Уплотнение достигается за счет деформации эластичной прокладки. Стандарт – дюймовый, классификация фланцев – по диаметру условного прохода в дюймах (от 1” до 12”), соединение фланцев - с помощью болтов или шпилек. Соединение ASA может быть использовано для работы при избыточных давлениях до ~10 бар (при увеличении толщины фланца до расчетной толщины, соответствующей давлению или до толщины "родительского" стандарта ANSI).
Особенностью фланцев ASA является то, что размеры канавки под уплотнение в стандарте не имеют жестко определенных размеров. Принципиального значения это не имеет, но при заказе фланца ASA с канавкой необходимо учитывать это с точки зрения подбора уплотнений.
Фланцы ASA имеют дюймовые размеры (приведенные в таблице размеры в миллиметрах в некоторых случаях округлены). В РФ фланцы ASA не имеют большого распространения, в основном их можно встретить на оборудовании, произведенном в Северной Америке (страна происхождения стандарта - США).
Технические характеристики
Материал фланца:
• нерж.сталь AISI304 (фланцы FB-ASAхх) или
• нерж.сталь AISI316 (фланцы FB-316-ASAхх)
xx - номинальный диаметр фланца ASA
Номинальный диаметр фланца ASA:
1, 1½, 2, 3, 4, 6, 8, 10, 12 дюйм(ов)
Стандарт:
ASA (США); международных и российских нет
Производитель:
HighLightTech Corp. (HTC), Тайвань

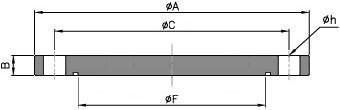

Фланцы ASA глухие без канавки
N.D.1), дюймы
A, дюйм/мм
B, дюйм/мм
С, дюйм/мм
F, дюйм/мм
h×N2), мм×шт.
FB – ASA25GR
1.0"
4.25"/108
0.50"/12.7
3.125"/79.4
1.875"/47.5
Ø0.625"/15.8×4
FB – ASA40GR
1.5"
5.00"/127
0.50"/12.7
3.875"/98.4
2.5/63.5
Ø0.625"/15.8×4
FB – ASA50GR
2.0"
6.00"/152.4
0.50"/12.7
4.750"/120.6
3.5"/88.9
Ø0.750"/19.0× 4
FB – ASA80GR
3.0"
7.50"/190.5
0.50"/12.7
6.000"/152.4
4.625"/117.6
Ø0.750"/19.0×4
FB – ASA100GR
4.0"
9.00"/228.6
0.50"/12.7
7.500"/190.5
6"/152.8
Ø0.750"/19.0×4
FB – ASA160GR
6.0"
11.0"/279.4
0.75"/19.0
9.500"/241.3
8"/203.8
Ø0.810"/20.6×8
FB – ASA200GR
8.0"
13.5"/342.9
0.75"/19.0
11.75"/298.5
10"/254.8
Ø0.810"/20.6×8
FB – ASA250GR
10.0"
16.0"/406.4
1.00"/25.4
14.25"/362
12"/306
Ø0.810"/20.6×8
FB – ASA300GR
12.0"
19.0"/482.6
1⅝/27
17.00"/431.8
15"/382.5
Ø1.000/25.4×12
Примечание: 1) N.D. - номинаьный диаметр фланца ANSI (может не совпадать с диаметром условного прохода DN);
2) h – диаметр отверстий под болты; N – количество отверстий во фланце под болты
