Фланцы высоковакуумные ОСТ 11 868.007 с зубом применяются в качестве ответных к фланцам модификаций ФО магниторазрядных насосов типа НМД, а также турбомолекулярных насосов типа НВТ. Ответный фланец насосов – с канавкой. Для вакуумного уплотнения соединения используется медная прокладка толщиной 0.5 мм.
Технические характеристики
Материал фланца:
нерж.сталь 12Х10Н18Т, 08Х10Н18Т, AISI304 или AISI316
Диаметр условного прохода DN (ДУ):
25, 40, 100, 160, 250 мм
Стандарт:
ОСТ 11.868.007 (РФ)

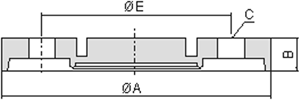

Фланцы глухие ОСТ 11.868.007
A, мм
B, мм
C×N1), мм×шт.
E, мм
FB – OCT25
85
21
Ø11 × 4
62
FB – OCT40
110
21
Ø13 × 8
80
FB – OCT100
200
16
Ø14 × 12
148
FB – OCT160
280
19
Ø16 × 16
215
FB – OCT250
410
19
Ø28 × 18
332
1) С × N – диаметр отверстия × количество отверстий во фланце под болты
