Фланцы ISO-KF под сварку с проточкой
Общие сведения
Фланец с проточкой представляет собой глухой фланец, проточенный под стандартный внешний размер трубы. Перед приваркой трубу необходимо торцевать во избежание перекосов при сварке. Сварка производится с внутренней (вакуумной стороны), в процессе сварки необходимо избегать перегрева фланца во избежаните его коробления. Сварной шов зачищают механическим или электрохимическим способом. При выборе труб для вакуумных магистралей предпочтение следует отдавать бесшовным.
Технические характеристики
| Материал фланца: |
• нерж.сталь AISI304 (фланцы FW-KFхх) или
• нерж.сталь AISI316 (фланцы FW-316-KFхх),
xx - диаметр условного прохода DN (ДУ)
|
| Диаметр условного прохода DN (ДУ): |
10, 16, 25, 40, 50, 63, 80, 100, 160 мм |
| Стандарт: |
ISO 2861 (DN: 10, 16, 25, 40, 50 мм),
СТ СЭВ 298-76 (DN: 10, 16, 25, 40 мм) |
| Производитель: |
HighLightTech Corp. (HTC), Тайвань |
| Альтернативное наименование: |
фланцы NW |
 |
|
 |

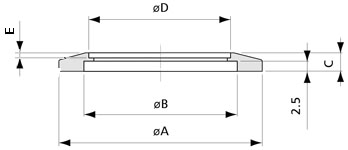

Фланцы ISO-KF,
под сварку с проточкой |
A,
мм |
B,
мм |
C,
мм |
D,
мм |
E,
мм |
Материал,
фланца |
3D модель |
| FW – KF10 |
30 |
12.2 |
5 |
12.9 |
1.2 |
AISI304 |
 |
| FW – KF16 |
30 |
17.2 |
5 |
19.3 |
1.2 |
AISI304 |
|
| FW – KF25 |
40 |
26.2 |
5 |
25.7 |
1.2 |
AISI304 |
|
| FW – KF40 |
55 |
41.2 |
5 |
38.4 |
1.2 |
AISI304 |
|
| FW – KF50 |
75 |
52.2 |
5 |
51 |
1.2 |
AISI304 |
|
| FW – KF63 |
87 |
70 |
5 |
63.7 |
1.2 |
AISI304 |
|
| FW – KF80 |
114 |
83 |
12 |
76.4 |
5.4 |
AISI304 |
|
| FW – KF100 |
134 |
102 |
12 |
101.8 |
5.4 |
AISI304 |
|
| FW – KF160 |
190 |
153 |
12 |
152.9 |
5.4 |
AISI304 |
|
|
| FW – 316 – KF10 |
30 |
12.2 |
5 |
12.9 |
1.2 |
AISI316 |
|
| FW – 316 – KF16 |
30 |
17.2 |
5 |
19.3 |
1.2 |
AISI316 |
|
| FW – 316 – KF25 |
40 |
26.2 |
5 |
25.7 |
1.2 |
AISI316 |
|
| FW – 316 – KF40 |
55 |
41.2 |
5 |
38.4 |
1.2 |
AISI316 |
|
| FW – 316 – KF50 |
75 |
52.2 |
5 |
51 |
1.2 |
AISI316 |
|
| FW – 316 – KF63 |
87 |
70 |
5 |
63.7 |
1.2 |
AISI316 |
|
| FW – 316 – KF80 |
114 |
83 |
12 |
76.4 |
5.4 |
AISI316 |
|
| FW – 316 – KF100 |
134 |
102 |
12 |
101.8 |
5.4 |
AISI316 |
|
| FW – 316 – KF160 |
190 |
153 |
12 |
152.9 |
5.4 |
AISI316 |
|
Фланцы могут быть проточены под диаметр, отличающийся от приведенного в таблице.
При заказе фланцев, проточенных под другой диаметр указывайте внешний и внутренний диаметр трубы, к которой будет осуществляться приварка фланца OD/ID, где OD - внешний диаметр трубы, ID - внутренний диаметр трубы.
При замере диаметров помните, что у некоторых производителей встречатся (мягко говоря) не совсем круглые - учитывайте это при заказе, иначе труба может оказаться не соответствующей проточке!
|
