Неравные крестовины, изготовленные из нержавеющей стали (AISI 304, AISI 316 и др.), доступны в двух исполнениях, отличающихся размерами - E (европейское) и A (американское). Кроме того, крестовины отличаются обработкой поверхности - дробеструйная обработка (sand blasted) или электрополировка (EP).
Крестовины неравные с фланцами ISO-KF (нерж. сталь): технические характеристики:
Материал фитингов:
нерж. сталь (AISI304, AISI316 и др. (по заказу))
Диаметр условного прохода (DN1):
16, 25, 40, 50 мм
Диаметр условного прохода (боковые отводы, DN2):
DN2 < DN1, ряд DN2: 16, 25, 40 мм
Предельное остаточное давление (с уплотнением FKM):
1 × 10-8 Торр
Обработка поверхности:
дробеструйная (sand blasting) или электрополировка (polished)

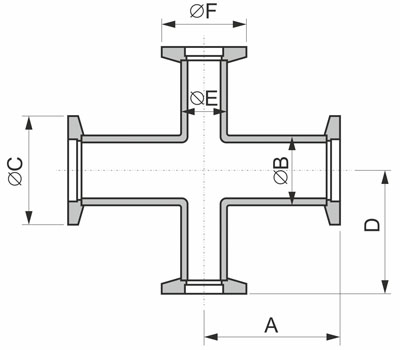

Крестовины ISO-KF неравные, нерж.сталь
A, мм
B, мм
C, мм
D, мм
E, мм
F, мм
Материал крестовины
Крестовины из нержавеющей стали AISI 304
XU – KF25/16 – E
50
25.4
40
40
19.05
30
AISI304
XU – KF40/16 – E
65
38.1
55
55
19.05
30
AISI304
XU – KF40/25 – E
65
38.1
55
55
25.4
40
AISI304
XU – KF50/16 – E
70
50.8
75
75
19.05
30
AISI304
XU – KF50/25 – E
70
50.8
75
75
25.4
40
AISI304
XU – KF50/40 – E
70
50.8
75
75
38.1
55
AISI304
XU – KF25/16 – A
52
25.4
40
37.5
19.05
30
AISI304
XU – KF40/16 – A
61
38.1
55
52
19.05
30
AISI304
XU – KF40/25 – A
61
38.1
55
57.85
25.4
40
AISI304
XU – KF50/16 – A
80
50.8
75
58.2
19.05
30
AISI304
XU – KF50/25 – A
80
50.8
75
64.1
25.4
40
AISI304
XU – KF50/40 – A
80
50.8
75
67.3
38.1
55
AISI304
Крестовины из нержавеющей стали AISI 316
XU – 316 – KF25/16 – E
50
25.4
40
40
19.05
30
AISI316
XU – 316 – KF40/16 – E
65
38.1
55
55
19.05
30
AISI316
XU – 316 – KF40/25 – E
65
38.1
55
55
25.4
40
AISI316
XU – 316 – KF50/16 – E
70
50.8
75
75
19.05
30
AISI316
XU – 316 – KF50/25 – E
70
50.8
75
75
25.4
40
AISI316
XU – 316 – KF50/40 – E
70
50.8
75
75
38.1
55
AISI316
XU – 316 – KF25/16 – A
52
25.4
40
37.5
19.05
30
AISI316
XU – 316 – KF40/16 – A
61
38.1
55
52
19.05
30
AISI316
XU – 316 – KF40/25 – A
61
38.1
55
57.85
25.4
40
AISI316
XU – 316 – KF50/16 – A
80
50.8
75
58.2
19.05
30
AISI316
XU – 316 – KF50/25 – A
80
50.8
75
64.1
25.4
40
AISI316
XU – 316 – KF50/40 – A
80
50.8
75
67.3
38.1
55
AISI316
Код заказа крестообразных соединителей неравных с фланцами ISO-KF
Для заказа крестообразных соединителей неравных с фланцами ISO-KF необходимо выбрать тип крестовины, диаметр условного прохода, материал и
вид обработки поверхности, которые указываются в коде заказа следующим образом:
