Соединители (ниппели) ISO-K с дополнительными портами
Общие сведения
Фитинги с фланцами ISO-K изготовлены из нержавеющей стали (AISI 304, AISI 316 и др.), могут иметь два типа обработки поверхности - дробеструйная обработка (sand blasted) или электрополировка. Присоединение фитингов ISO-K возможно как к фланцам ISO-K (с помощью двухсторонних струбцин), так и к фланцам ISO-F (с помощью односторонних струбцин или монтажных фланцев ISO-F).
Соединители (ниппели) ISO-K с доп. портами: технические характеристики
| Материал фитингов: |
нерж. сталь (AISI304, AISI316 и др. (по заказу)) |
| Диаметр условного прохода (ДУ или DN): |
63, 80, 100, 160, 200, 250, 320, 630 мм |
| Предельное остаточное давление (с уплотнением FKM): |
1 × 10-8 Торр |
| Обработка поверхности: |
дробеструйная обработка или электрополировка |
| Производитель: |
Highlight Tech Corp. (Тайвань) / АВАКС |
| Для монтажа фитингов с фланцами ISO-K используются: |
центрующие кольца с уплотнением, струбцины ISO-K или фланцы ISO-F |

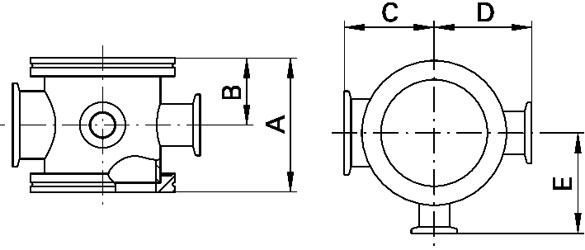

Ниппель с
дополнительными портами
|
A,
мм |
B,
мм |
C,
мм |
D,
мм |
E,
мм |
| NFI – ISO63 – P(KF16:KF25:KF40) |
88 |
44 |
59 |
64 |
66 |
| NFI – ISO100 – P(KF16:KF25:KF40) |
100 |
50 |
77 |
80 |
82 |
| NFI – ISO160 – P(KF16:KF25:KF40) |
100 |
50 |
107 |
105 |
107 |
Код заказа ниппеля ISO-K с дополнительными портами
Для заказа ниппеля ISO-K с дополнительными портами необходимо выбрать диаметр условного прохода, материал фитинга, тип, размер и количество портов и
тип обработки поверхности, которые указываются в коде заказа следующим образом:
NF
–
316
–
ISO
DN
–
P(
KF16
)
–
100
–
L
| NF |
– |
Категория: NF - соединитель c фланцами или полный ниппель; |
| 316 |
– |
Материал фитинга:
• 304 или обозначение отсутствует (материал не указан) - нерж.сталь AISI 304;
• 316 - нерж.сталь AISI 304
|
| ISO |
– |
Категория: ISO - стандарт фланцев ниппеля (большие фланцы); |
| DN |
– |
Диаметр условного прохода в мм, выбирается из стандартного ряда: 63, 80, 100, 160, 200 мм |
| P() |
– |
Признак наличия боковых портов в фитинге. Порты перечисляются внутри скобок, разделителем портов является символ ":". Если имеется несколько одинаковых портов,
то допускается запись n*T, где n - количество одинаковых портов (n = 1, 2, 3 или 4 шт.), T - характеристики порта - см. следующую строку.
|
| KF16 |
– |
Характеристики порта:
• KF16 - порт с фланцем ISO-KF16;
• KF25 - порт с фланцем ISO-KF25;
• KF40 - порт с фланцем ISO-KF40;
• FVCR1/4 - порт с фитингом VCR 1/4", внутренняя резьба;
• FVCR1/2 - порт с фитингом VCR 1/2", внутренняя резьба;
• MVCR1/4 - порт с фитингом VCR 1/4", внешняя резьба;
• MFVCR1/2 - порт с фитингом VCR 1/2", внешняя резьба;
• SWA1/4 - порт с фитингом Swagelok 1/4"
|
| 100 |
– |
Общая (с фланцами) длина соединителя в мм |
| L |
– |
Обработка поверхности:
• K или обозначение отсутствует (обработка не указана) - поверхность после механической обработки;
• M - поверхность после механической обработки;
• L - электрополировка
|
